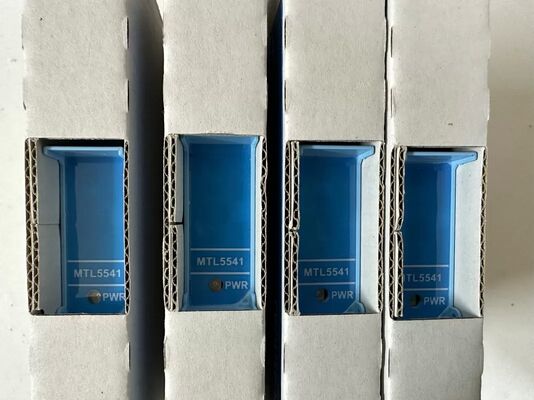

mtl5541 İçsel olarak Güvenli 420mA HART Galvanik İzolatör
Açıklama:
Üretici:MTL
Ürün NO. : MTL5531
https://www.achievers-automation.comDaha fazla ürün
Şirketler için Endüstriyel Bileşenlerin Güvenilir Alımı
Bu endüstriyel otomasyon bileşeni, kurumsal satın alma için sağlanmaktadır. Sipariş üzerine yapılmış ve ileri teslimat desteklenmektedir ve fiyatları soruşturma başına belirtilir.
Kaynak riskini azaltmak için, her sipariş sipariş vermeden önce model onayını, koşul açıklamasını ve teslim süresi tahminini destekleyerek bireysel olarak ele alınır.Ortakların beklentileri yönetmesine ve işlemleri güvenle tamamlamasına yardımcı olmak için net teklif şartları ve tutarlı iletişim sağlanırGerektiğinde, profesyonel tedarik ve uzun vadeli işbirliğini destekleyen ek doğrulama veya açıklama mevcuttur.

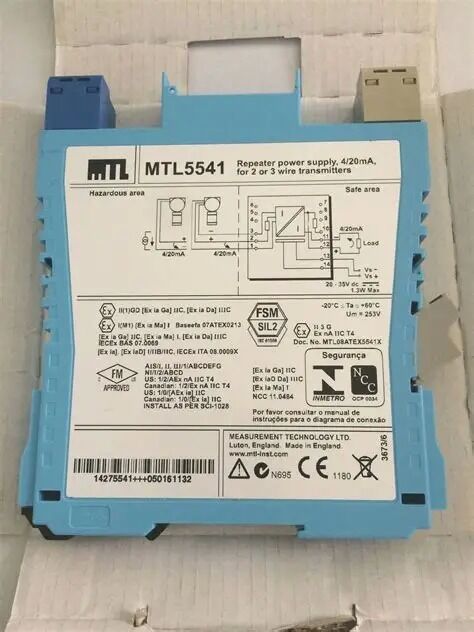

BuMTL MTL5541Eaton MTL Instruments tarafından üretilen MTL5500 DIN ray serisinin kompakt tek kanal galvanik izolatörüdür.Patlama tehlikesi olan bölgelerde yerleştirilen 2 ve 3 tel 4 ′′ 20mA alan verici sinyallerini güçlendirir ve tekrarlar., akıllı verici yapılandırması ve teşhis için tam iki yönlü HART dijital iletişimi desteklerken güvenli taraf DCS, PLC ve kayıt sistemlerine izole analog çıkış sunarEaton..
Bu ünite, yer döngüsü gürültüsünü ve geçici çapraz bağlantıyı ortadan kaldırmak için tehlikeli alan devri, güvenli kontrol devri ve 24V DC güç kaynağı arasında tam galvanik izolasyon sağlar.Bu sabit bir 16.5V döngü voltajı alan vericiye 20mA sinyalinde, son derece hızlı 50μs yanıt süresi ve yüksek aktarım doğruluğu ile.Tamamen sertifikalı Ex ia içsel güvenlik, Bölge 0 / Sınıf I Div 1 tehlikeli yerlerde doğrudan kurulmasına izin verir., ve SIL 2 güvenlik enstrümanlı sistem kullanımı için IEC 61508 uyarınca değerlendirilmiştir.İnce 16 mm dar kaplama, petrol ve gaz üzerindeki çok döngülü süreç ölçüm rafları için yüksek yoğunluklu dolap yığılmasını sağlar, kimyasal, ilaç ve atık su tesisleri.
Ayrıntılar:
| Parametre Ürünü |
Resmi MTL5541 veri sayfası standart değeri |
| Tam Model Kodu |
MTL5541 (T / S çeşitleri mevcut) |
| Marka Üretici |
MTL Enstrümanları (Eaton Crouse-Hinds) |
| Kanal miktarı |
2/3 tel ileteçler için tek kanal |
| Tehlikeli yan giriş aralığı |
024 mA (420 mA nominal ölçüm penceresi) |
| İletici besleme voltajı @ 20mA |
16.5 V DC sabit döngü gücü |
| Güvenli yan çıkış sinyali |
Tekrarlanan 024 mA (420 mA standart işlem sinyali) |
| Maksimum Güvenli Yan Yük Direnci (MTL5541-T) |
0'450 Ω @ 20mA; 0'360 Ω @ 24mA |
| Maksimum Lavabo Yükü (MTL5541-S mevcut lavabo sürümü) |
600 Ω |
| Transfer Doğruluğu (20 °C çevre) |
±15 μA'dan daha iyi |
| Sıcaklık sürüklenme katsayısı |
< 0,8 μA / °C |
| Çıktı Dalgalanma Gürültüsü |
< 50 μA zirveden zirveye |
| Sinyal yanıt süresi |
50 μs'de nihai değerin %10'unda yerleşir |
| Dijital İletişim Destek |
İki yönlü HART protokolü (terminaller 1 ve 2) |
| HART bant genişliği uyumluluğu |
Üst üste yatan 500 Hz ∼ 10 kHz dijital sinyaller |
| Güçlendirme çalışma voltaj aralığı |
20 V DC ∼ 35 V DC (nominel 24 V DC) |
| Maksimum Akım Tüketimi (24 V, 20mA sinyali) |
51 mA |
| Maksimum İç Güç Bozulması |
0.7 W @ 24 V DC |
| Galvanik izolasyon derecesi |
Tehlikeli ve güvenli devreler arasında 253 V rms / DC |
| Spesifikasyon kategorisi |
Ayrıntılı Teknik Veriler |
| Montaj standardı |
EN 60715 35 mm standart T kesimi DIN rayı |
| Modülün dış boyutları (W × H × D) |
16 mm × 121 mm × 108 mm ince kompakt koruma |
| Tek birim net ağırlığı |
150 g |
| Konut malzemeleri |
Yangına dayanıklı sarı termoplastik polimer |
| Kablolama Sonlandırması |
2.5 mm2'ye kadar kablo ileticisi kabul eden vida sıkıştırma terminalleri |
| Durum göstergesi |
Yeşil LED güç kaynağı durum ışığı |
| Sürekli çalışma ortam sıcaklığı |
-20 °C ~ +60 °C |
| Depolama sıcaklık aralığı |
-40 °C ~ +80 °C |
| İçsel Güvenlik Sertifikaları |
ATEX Ex ia IIC T4?? T6, IECEx, FM Sınıf I Div 1 / Div 2 |
| Tehlikeli bölge uyumluluğu |
Bölge 0, Bölge 1, Bölge 2; Gaz Grupları IIA / IIB / IIC |
| İçsel Güvenlik Kuruluşu Parametreleri |
Vo=28 V, Io=93 mA, Po=651 mW, önemsiz iç kapasitans |
| Fonksiyonel Güvenlik Derecesi |
IEC 61508 değerlendirilmiş, SIL 2 yetenekli basit SIS mimarisi |
| Endüstriyel Uyum Standartları |
EN 61010-1 güvenlik, EN 61326-1 EMC bağışıklığı, RoHS uyumlu |
| İzolasyon Deneme Voltajı |
Tehlikeli/güvenli devreler arasında 1500 V rms dielektrik direnci |
Marka
MTL (Measurement Technology Limited), endüstriyel otomasyon güvenliği ve patlama geçirmez teknolojiye odaklanan bir İngiliz şirketi. 1955 yılında kurulmuş ve merkezleri Manchester'da bulunmaktadır.,MTL, Eaton Corporation'ın bir markasıdır ve Eaton'un CrouseHinds ürün portföyüne bağlıdır. Tehlikeli endüstriyel ortamlar için içsel güvenlik çözümleri sunmaya odaklanmaktadır.
Dünyanın önde gelen enerji yönetimi şirketi olan Eaton, endüstriyel süreç kontrolü alanlarında rekabet gücünü daha da güçlendiriyor.Patlama geçirmez ekipman ve güvenlik şebekeleri MTL'nin teknolojisini ve ürün hatlarını satın alarak ve entegre ederekMTL'nin ürün hattı (güvenlik kapıları, izolasyon kapıları, artış koruyucuları vb.) artık Eaton'un endüstriyel otomasyon alanının temel bir bileşenine dönüştü.
Şirket Girişi:
Başarılar OtomasyonLimited, endüstriyel otomasyon pazarında 10 yıldan fazla deneyime sahiptir. Fabrika mühürlü sonda, sensör, DCS, izolatör bariyer, HMI, PLC, adapter,BENTLY NEVADA gibi markalardan Profibus bağlantısı ve kablosu,E+H,MTL, AB, ,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM vb. Herhangi bir isteğiniz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
Aşağıda son 14 yılda kullandığımız en iyi markalar:
Başarılılar için Sık Sorulan Sorular
S: Ürünler orijinal OEM birimleri midir?
A: Bu ürünler, Achievers Automation Limited tarafından OEM veya bağımsız üçüncü taraf kanalları aracılığıyla elde edilen orijinal OEM Birimleri olarak onaylanmıştır.
S: Nakliyeyi nasıl ayarlayacaksınız?
A: İsteğinize göre nakliyeyi ayarlayabiliriz. FedEx, DHL, TNT ile iyi bir fiyatla nakliyeyi ayarlayabilen işbirliği yapan bir sevkiyatçıya sahiptik.
S: Malların garantisi nedir?
A: Bir yıllık garanti.
