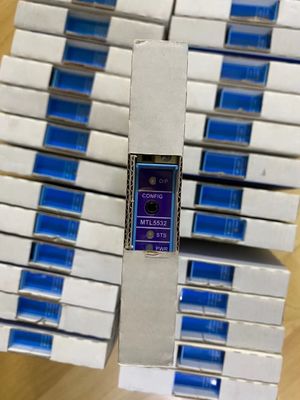

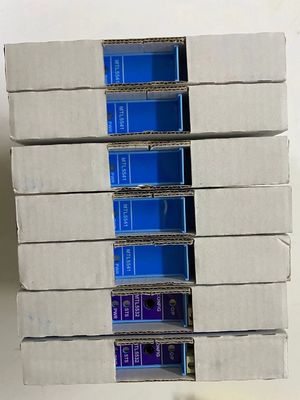

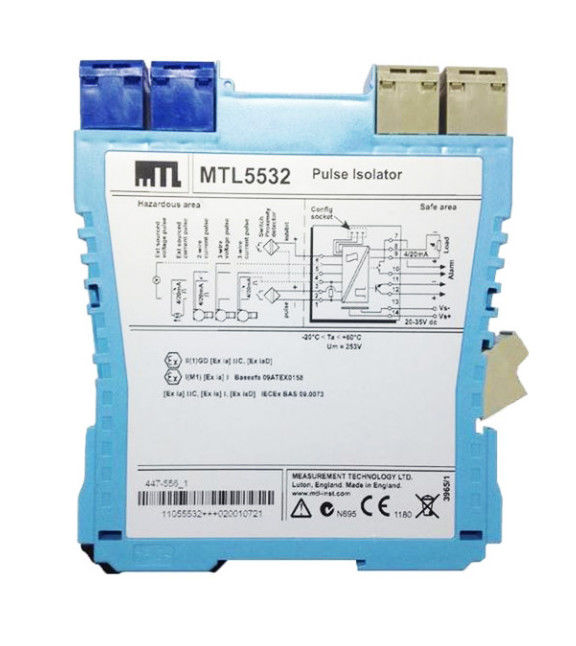

MTL5532 MTL Enstrüman Darbe İzolatörü

MTLx532, bir düğümden, yakınlık dedektöründen, akımdan impuls izole eder.
tehlikeli bir alanda bulunan bir darbeler verici veya gerilim darbeler verici
Yüksek nabız hızları ve hızlı akımları içeren uygulamalar için idealdir.
Yanıt zamanları, emelleri güvenli bölgeye tekrarlayarak.
frekans oranında çıkış da bir röle ile birlikte sağlanır.
Alarm olarak hareket etmek için yapılandırılabilir.
Kişisel bir bilgisayarla gerçekleştirildi.

Özellikler
Aynı zamanda ortak spesifikasyona bakın

• Kanal sayısı
Bir, tamamen yüzen.
• Sensör tipi
Anahtar veya yakınlık algılayıcı (NAMUR/BS EN 60947 ̇5 ̇6:2001)
.2 ′ veya 3 ′ tel gerilim veya darbeler verici
• Anahtarın konumu
Bölge 0, IIC, T6 tehlikeli bölge
Bölüm 1, A grubu, tehlikeli yer
• Yakınlık dedektörünün veya vericinin konumu
Bölge 0, IIC, T4T6, eğer uygun şekilde sertifikalandıysa
Div.1, A grubu, tehlikeli yer
• Giriş
Anahtar giriş:
Eğer anahtar kapalı ise çıkış AÇIK
Yakınlık algılayıcı giriş:
Heyecan: 1kΩ nominalden 7.0 ila 9.0V DC
Girdi > 2.1mA* (< 2kΩ) ise çıkış açık
Girdi < 1,2mA* (> 10kΩ) ise çıkış OFF
Aktarma histerezi: 0.2mA (650Ω) nominal
*NAMUR ve BS EN 6094756:2001 standartları
Akım atışı:
Iletken kaynağı: 16.5V DC 20mA
Kısa devre akımı: 24mA
Çıkış: Iin > 9.0mA = ON, Iin < 7.0mA = OFF
Aktarım histerezi: 0.5mA
Voltaj atışı girişi
Giriş impedansı: > 10kΩ
Kapatma noktası voltajı (Vsp): 3, 6 veya 12V nominal
(Kullanıcı, modülün yanındaki anahtarlarla seçilebilir)
Çıktı: Vin > Vsp = ON, Vin < Vsp = OFF
Aktarım histerezi: 100mV + (0,1 x Vsp) tipik
• Güvenli bölge titreşim çıkışı
Maksimum gecikme: 10μs
En fazla açık voltaj: 35V
Maksimum dış durum sızıntı akımı: 10μA
Maksimum on-state direnci: 25Ω
Maksimum açık ̇dış akım: 50mA
Güç kaybı durumunda çıkış OFF
Not: LFD sinyali indüktif yüklere karşı korunan Zener diyotudur.
• Güvenli alan akım çıkışı
Giriş yakalama gecikmesi: 2 sinyal süresi (5ms min.)
Sinyal aralığı: 4 ila 20mA
Alt/üst aralığı: 0 ila 22mA
Yük direnci: 0 ila 450Ω @ 20mA
Çıkış direnci: >1MΩ
Dalgalanma: < 50μA zirveden zirveye
Kesinlik: 20°C'de 20μA'dan daha iyi
Sıcaklık akışı: < 1μA/°C
Risettime (10% - 90% adımı değiştirdikten sonra): 60 ms
• Alarm çıkışı
Alarm halinde röle açıldı, 0.5A @ 35Vdc maksimum.
• Nabız genişliği
Yüksek: 10μs min
Düşük: 10μs min
• Frekans aralığı
0 ¢ 50kHz - Puls çıkış modu
Analog çıkış için - 0 ¢ 10KHz
• LED göstergeler
Yeşil: Güç göstergesi
Sarı: çıkış devresinin açık olduğu zaman açık
Kırmızı: hatalı veya hatalı bir hatada yanıp söner
• Güç gereksinimi
65mA 24V dc
70mA 20V dc'de
55mA 35V dc
• Birim içindeki güç dağılımı
1.35W maksimum 24V
1.75W maksimum 35V
• Güvenlik açıklaması (Um = 253V rms veya dc)
Terminal 2'den 1'e ve 6'dan 1'e
U_o=10.5V I_o=14mA P_o=37mW
Terminal 4 ila 3 ve 1
U_o=28V I_o=93mA P_o=651mW
Terminal 3 ile 1 arasında
Enerji depolamayan cihazlar ≤1,5V, ≤0,1A ve ≤25mW;
Daha fazla sertifika olmadan açık devre voltajı < 28V olan herhangi bir IS döngüsüne bağlanmıştır
Terminal 5 ila 4 ve 1
V_{En fazla}≤ 28V, I_{En fazla}≤ 94mA, P_{En fazla}≤ 0,66W
• Yapılandırıcı
PCL45USB seri arayüzü ile MTL PCS45 yazılımını çalıştıran bir kişisel bilgisayar.
