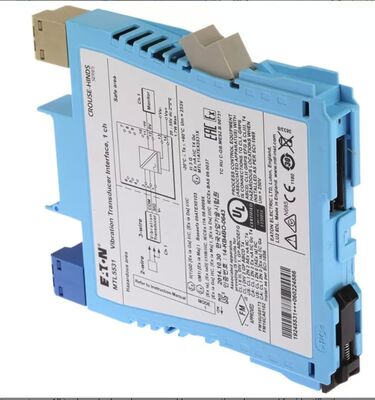

MTL5531 Kendinden Güvenli Titreşim Dönüştürücü İzolatörü
Tanım:
Üretici:MTL
Ürün NO. : MTL5531
https://www.achievers-automation.comDaha Fazla Ürün
İşletmeler için Güvenilir Endüstriyel Bileşen Tedariği
Bu endüstriyel otomasyon bileşeni, kurumsal satın alma için sağlanır. Talep başına fiyat teklifi verilerek sipariş üzerine üretim ve ileri teslimat desteklenir.
Kaynak bulma riskini azaltmak için her sipariş, sipariş vermeden önce model onayı, durum açıklama ve teslim süresi tahmini desteğiyle ayrı ayrı ele alınır. İş ortaklarının beklentileri yönetmelerine ve işlemleri güvenle tamamlamalarına yardımcı olmak için net teklif koşulları ve tutarlı iletişim sağlanır. Gerektiğinde profesyonel satın alma ve uzun vadeli işbirliğini destekleyen ek doğrulama veya açıklama mevcuttur.
MTL MTL5531Eaton MTL Instruments tarafından üretilen, MTL5500 serisine ait kompakt, tek kanallı, galvanik olarak izole edilmiş bir titreşim sinyali yalıtıcısıdır. Patlayıcı tehlikeli bölgelere monte edilmiş 2 telli akım titreşim sensörleri ve 3 telli girdap akımı probları / ivmeölçerler arasında arayüz oluşturur ve güvenli taraf izleme PLC'lerine ve makine durum sistemlerine titreşim sinyalleri üretir.
Bu ünite, topraklama döngüsü gürültüsünü ve geçici çapraz bağlantıyı ortadan kaldırmak için tehlikeli sensör devresi, güvenli izleme çıkışı ve 24V DC güç kaynağı arasında tam 3 portlu galvanik izolasyon sağlar. 2 telli titreşim dönüştürücüleri için kullanıcı tarafından değiştirilebilen 3,3 mA uyarımı, yüksek frekanslı makine titreşim imzaları için geniş 47 kHz sinyal bant genişliğini destekler ve Bölge 0 / Sınıf I Bölüm 1 tehlikeli konumlar için onaylıdır. IEC 61508'e göre değerlendirilen MTL5531, petrol ve gaz, petrokimya ve enerji üretim tesislerinde kritik dönen ekipmanların izlenmesine uygun, simpleks güvenlik enstrümanlı sistemler için SIL 2 kabiliyetine ulaşır. İnce 16 mm'lik DIN ray muhafazası, çok noktalı titreşim izleme rafları için kabin yoğunluğunu maksimuma çıkarır.
Detay:
| Parametre Öğesi |
Resmi MTL5531 Veri Sayfası Değeri |
| Tam Model Kodu |
MTL5531 |
| Marka ve Üretici |
MTL Aletleri (Eaton Crouse-Hinds) |
| Kanal Yapılandırması |
Tek kanallı titreşim dönüştürücü arayüzü |
| Desteklenen Tehlikeli Taraf Sensörleri |
2 telli akım titreşim sensörleri; 3 telli girdap akımı probları / ivmeölçerler |
| 2 Telli Dönüştürücü Uyarma Akımı |
3,3 mA nominal, donanım anahtarı seçilebilir |
| Tehlikeli Giriş Empedansı |
10 kΩ (sinyal terminalleri 2 ve 3) |
| Kabul Edilebilir Giriş Sinyali Gerilim Aralığı |
-20 V minimumdan -0,5 V maksimuma |
| DC Aktarım Doğruluğu (+20 °C) |
< ±50mV |
| AC Aktarım Doğruluğu |
0–1 kHz: ±%1
1–10 kHz: -%5 ~ +%1
10–20 kHz: -%10 ~ +%1 |
| Sinyal Bant Genişliği (-3dB tipik) |
47 kHz |
| Maksimum Faz Gecikmesi |
<14 µs |
| Sıcaklık Katsayısı |
±50 ppm/°C (10–65 °C)
±100 ppm/°C (-20–10 °C) |
| Güvenli Taraf Çıkış Seçenekleri |
LU voltaj çıkışı / Li aktif akım çıkışı |
| Maksimum Çıkış Yük Direnci (Akım) |
350Ω |
| Besleme Gerilimi Çalışma Aralığı |
20 V DC ~ 35 V DC nominal 24 V DC |
| Maksimum Akım Tüketimi (24 V, 10mA yük) |
65mA |
| Maksimum Dahili Güç Tüketimi |
1,33W |
| Galvanik İzolasyon Derecelendirmesi |
3 portlu tam izolasyon, 253 V rms izolasyon bariyeri |
| Şartname Kategorisi |
Detaylı Teknik Veriler |
| Montaj Standardı |
EN 60715 35 mm standart DIN rayı |
| Modül Dış Boyutları (G × Y × D) |
16 mm × 121 mm × 108 mm ince kompakt muhafaza |
| Tek Ünite Net Ağırlık |
110 gr (0,11 kg) |
| Muhafaza Malzemesi |
Alev geciktirici sarı termoplastik polimer |
| Sonlandırma Türü |
Korumalı enstrüman kablolaması için vida kelepçesi terminalleri |
| Güç Göstergesi |
Operasyonel güç durumu için yeşil LED |
| Sürekli Çalışma Ortam Sıcaklığı |
-20 °C ~ +60 °C |
| Depolama Sıcaklık Aralığı |
-40 °C ~ +80 °C |
| Kendinden Güvenlik Sertifikaları |
ATEX Ex ia IIC T4–T6, IECEx, FM Sınıf I Bölüm 1 / Bölüm 2 |
| Tehlikeli Bölge Uyumluluğu |
Bölge 0, Bölge 1, Bölge 2; Gaz Grupları A–D |
| Özsel Güvenlik Varlığı Parametreleri |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, ihmal edilebilir dahili kapasite |
| Fonksiyonel Güvenlik Derecelendirmesi |
IEC 61508 onaylı, SIL 2 uyumlu (tek yönlü mimari, HFT=0) |
| Endüstriyel Uygunluk Standartları |
EN 61010-1, EN 61326-1 endüstriyel EMC, RoHS uyumlu |
| EMC Bağışıklık Performansı |
Kriter A endüstriyel elektromanyetik girişim altında sürekli çalışma |
Marka
MTL (Measurement Technology Limited), endüstriyel otomasyon güvenliği ve patlamaya dayanıklı teknolojiye odaklanan bir İngiliz şirketidir. 1955 yılında kurulmuştur ve merkezi Manchester'dadır. Şu anda MTL, Eaton Corporation'a bağlı bir markadır ve Eaton'ın CrouseHinds ürün portföyüne bağlı olup, tehlikeli endüstriyel ortamlar için özgün güvenlik çözümleri sağlamaya odaklanmaktadır.
Dünyanın lider güç yönetimi şirketi olan Eaton, MTL'nin teknoloji ve ürün gruplarını satın alıp entegre ederek endüstriyel proses kontrolü, patlamaya dayanıklı ekipman ve güvenlik ızgaraları alanlarındaki rekabet gücünü daha da güçlendiriyor. MTL'nin ürün yelpazesi (emniyet kapıları, izolasyon kapıları, aşırı gerilim koruyucular vb. gibi) artık Eaton'ın endüstriyel otomasyon alanının temel bir bileşeni haline geldi.
