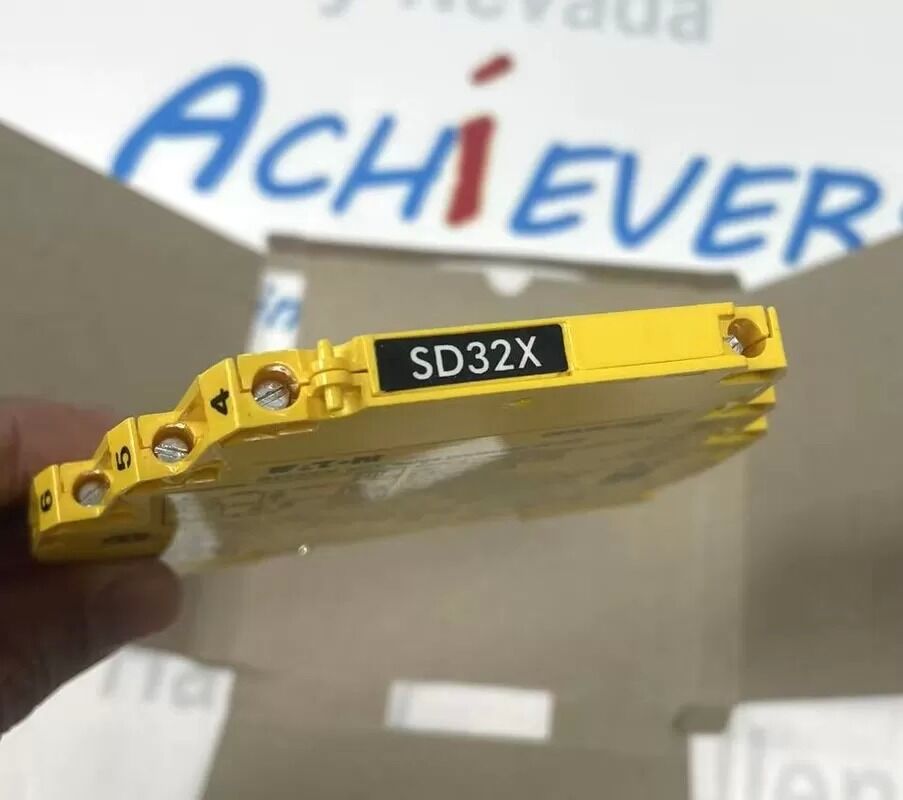

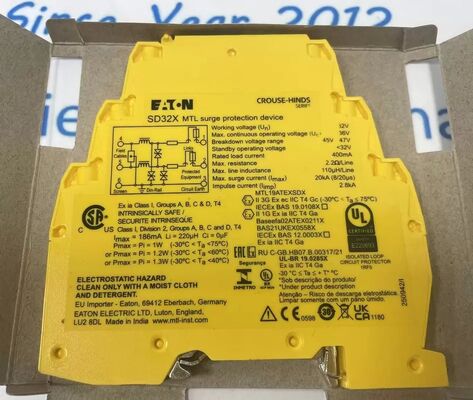

MTL SD32X DIN Ray Aşırı Gerilim Koruma Cihazı
Tanım:
Üretici:MTL
Ürün NO. :SD32X
https://www.achievers-automation.comDaha Fazla Ürün
İşletmeler için Güvenilir Endüstriyel Bileşen Tedariği
Bu endüstriyel otomasyon bileşeni, kurumsal satın alma için sağlanır. Talep başına fiyat teklifi verilerek sipariş üzerine üretim ve ileri teslimat desteklenir.
Kaynak bulma riskini azaltmak için her sipariş, sipariş vermeden önce model onayı, durum açıklama ve teslim süresi tahmini desteğiyle ayrı ayrı ele alınır. İş ortaklarının beklentileri yönetmelerine ve işlemleri güvenle tamamlamalarına yardımcı olmak için net teklif koşulları ve tutarlı iletişim sağlanır. Gerektiğinde profesyonel satın alma ve uzun vadeli işbirliğini destekleyen ek doğrulama veya açıklama mevcuttur.
MTL SD32XMTL SD modüler aşırı gerilim koruma serisine aittir; endüstriyel analog/dijital proses sinyal kablolarını yıldırım dalgalanmalarından, geçici voltaj yükselmelerinden ve indüklenen elektrik parazitlerinden korumak için tasarlanmış kompakt bir hibrit devre aşırı gerilim bariyeridir.
4–20mA vericiler, dijital valf çıkışları, alarm devreleri ve solenoid sürücüleri içeren 32 VDC / 22 VAC nominal kontrol döngüleri için optimize edilmiş bu ultra ince DIN rayı modülü, sinyal zayıflamasını en aza indirmek için ultra düşük hat seri direnci sağlar. Çok aşamalı hibrit aşırı gerilim bastırma devresine, hatlar arası ve hatlar arası topraklama korumasına ve Sınıf I Div 1 / Ex ia tehlikeli sanayi bölgeleri için sertifikalı yapısal güvenlik onaylarına sahiptir. Entegre ekran sonlandırma terminali, kablo koruyucu topraklamayı basitleştirirken dar kaplama alanı, büyük ölçekli DCS ve PLC I/O sistemleri için yüksek yoğunluklu kabin montajına olanak tanır. ATEX, IECEx ve FM küresel tehlikeli konum sertifikaları petrol ve gaz, kimya, petrokimya ve atık su tesisi kurulumlarını destekler.
Detay:
| Parametre Öğesi |
MTL SD32X Resmi Veri Sayfası Değeri |
| Tam Model Kodu |
SD32X |
| Marka Üreticisi |
MTL Instruments (Cooper Crouse-Hinds / Eaton) |
| Korumalı Sinyal Türü |
2 kablolu analog/dijital proses G/Ç, 4–20 mA döngüler, solenoid çıkışlar, alarm sinyalleri |
| Nominal Çalışma Gerilimi (Un) |
32 VDC / 22 VAC |
| Maksimum Sürekli Çalışma Gerilimi (Uc / MCOV) |
36V |
| Nominal Sinyal Akımı (In) |
400 mA |
| Hat Başına Seri Direnç |
2,2 Ω düşük dirençli tasarım |
| Maksimum Kaçak Akım |
≤5 µA |
| Nominal Deşarj Dalgalanma Akımı (Isn, 8/20μs) |
3 ka |
| Maksimum Dalgalanma Akımı Kapasitesi |
20 kA tepe hibrit devre değeri |
| Gerilim Koruma Seviyesi (1kV/μs'ye kadar) |
<45V |
| Artık Gerilim @ Isn Dalgalanma Darbesi |
60V |
| Sinyal Bant Genişliği (-3dB @50Ω Yük) |
25 kHz |
| Dalgalanma Tepki Süresi |
<1 ns ultra hızlı bastırma |
| Koruma Topolojisi |
Hattan hatta + çift hattan ekrana/toprağa tam hibrit koruma |
| Şartname Kategorisi |
Detaylı Teknik Veriler |
| Montaj Standardı |
35 mm standart DIN rayı (EN 60715) |
| Modül Dış Boyutları (L × G × Y) |
99 mm × 7 mm × 102,1 mm ultra ince, dar form |
| Net Birim Ağırlığı |
70 gr |
| Terminal Bağlantısı |
Saha kablo tesisatı için vida kelepçesi terminalleri |
| Muhafaza Malzemesi |
Alev geciktirici sarı termoplastik |
| Çalışma Ortamı Sıcaklık Aralığı |
-40 °C ~ +80 °C |
| Depolama Sıcaklık Aralığı |
-40 °C ~ +80 °C |
| Tehlikeli Konum Sertifikaları |
ATEX Ex ia IIC T4, IECEx, FM Sınıf I Bölüm 1 / Bölüm 2 |
| Endüstriyel Uygunluk Standartları |
EN 61643-21 aşırı gerilim koruması, EN 61326-1 EMC, RoHS uyumlu |
| Servis Garantisi |
10 yıllık fabrika sınırlı garantisi |
| Dolap Paketleme Yoğunluğu |
Termal girişim olmadan yüksek yoğunluklu çok modüllü istifleme |
| Kablo Ekran Terminali |
Tutarlı koruma topraklaması için özel üçüncü terminal |
Marka
MTL (Measurement Technology Limited), endüstriyel otomasyon güvenliği ve patlamaya dayanıklı teknolojiye odaklanan bir İngiliz şirketidir. 1955 yılında kurulmuştur ve merkezi Manchester'dadır. Şu anda MTL, Eaton Corporation'a bağlı bir markadır ve Eaton'ın CrouseHinds ürün portföyüne bağlı olup, tehlikeli endüstriyel ortamlar için özgün güvenlik çözümleri sağlamaya odaklanmaktadır.
Dünyanın lider güç yönetimi şirketi olan Eaton, MTL'nin teknoloji ve ürün gruplarını satın alıp entegre ederek endüstriyel proses kontrolü, patlamaya dayanıklı ekipman ve güvenlik ızgaraları alanlarındaki rekabet gücünü daha da güçlendiriyor. MTL'nin ürün yelpazesi (emniyet kapıları, izolasyon kapıları, aşırı gerilim koruyucular vb. gibi) artık Eaton'ın endüstriyel otomasyon alanının temel bir bileşeni haline geldi.
