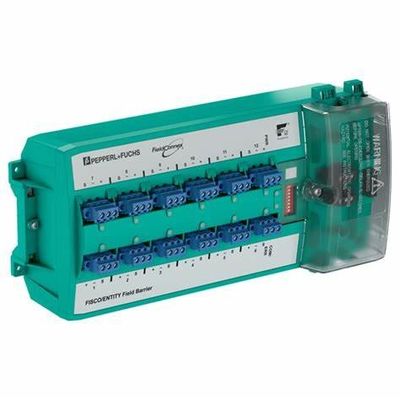

| Genel özellikler |
| Tasarım / Montaj |
Kabin montajı |
| Tehlikeli bölgede kurulum |
Bölge 1 / Bölüm 2 |
| Fieldbus bağlantısı |
| Güç dağılımı |
Tablo 1'e bakın. |
| Ana kablo (Trum) |
|
| |
İsimlendirilmiş voltaj |
16... 32 V DC,
Kavrulmuş durumda en az 15 V |
| |
Rütbeli akım |
Gövde IN'den Gövde OUT'a en fazla 2 A |
| |
Kablo kalkanı topraklama seçeneği |
5.7 nF üzerinden kapasitatif
Doğrudan |
| |
Voltaj düşüşü |
En fazla 100 mV. |
| |
Bağlantıların sayısı |
Segment başına en fazla 3 |
| |
Ters kutupluk koruması |
Dahili |
| Çıkışlar |
|
| |

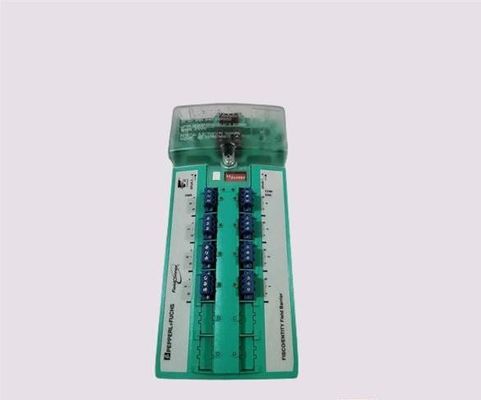

Çıkış sayısı |
8, 10 veya 12 |
| |
Çıktı başına cihaz sayısı |
1 |
| |
Kablo uzunluğu |
120 m |
| |
İsimlendirilmiş voltaj |
10... 14 V |
| |
Rütbeli akım |
En fazla 43 mA, tek atışta,
En fazla 320 mA toplam akım tüm sporlarda |
| |
Kısa devre akımı |
53 mA, 1 mA yedek durumda. |
| |
Kablo kalkanı topraklama seçeneği |
4.4 nF üzerinden kapasitatif |
| Aşırı koruma |
Gövde aşırı voltaj koruması, voltaj tip 39 V'yi, en fazla 41 V'yi aşarsa |
| Teşhis ve Koruma Özellikleri |
| Hata İzolasyonu |
Kısa devre akım sınırı
Atış Koruması
Sinyal engelleyici sporlarda |
| Fiziksel Katman Tanısı |
Sinyal seviyesi sporlarda
Sinyal titreşimi
Çekirdeklerde gürültü seviyesi |
| Göstericiler/işlem araçları |
| Değiştir. |
S1 AÇIK: tanı alarmı etkinleştirildi
S2 ON: tanı uyarıları etkinleştirildi
S3-S8: kullanılmıyor |
| LED PWR |
yeşil: saha otobüsü voltajı > 16 V |
| LED COM/ERR |
Sarı yanıp sönen: saha otobüsü iletişim ve fiziksel katman durumu,
kırmızı: donanım hatası |
| LED SPURS |
Kırmızı: Kısa devre durumunda 2 Hz yanıp sönen |
| Galvanik izolasyon |
| Ana kablo/çıkışlar |
İzolasyon, EN 60079-11'e göre, 375 V'lik bir voltaj zirve değeri ile etkilemez. |
| Çıktı/ Çıktı |
Yalnızlık Yok |
| Direktifin Uygunluğu |
| Elektromanyetik uyumluluk |
|
| |
Direktifi 2014/30/EU |
EN 61326-1:2013 |
| Standart uyum |
| Elektromanyetik uyumluluk |
NE 21:2011 |
| Koruma derecesi |
IEC/EN 60529 |
| Fieldbus standardı |
IEC 61158-2 |
| İklim koşulları |
IEC 60721 |
| Şok direnci |
EN 60068-2-27 |
| titreşim direnci |
EN 60068-2-6 |
| Çevre koşulları |
| Çevre sıcaklığı |
-40... 70 °C (-40... 158 °F) |
| Depolama sıcaklığı |
-40... 85 °C (-40... 185 °F) |
| Nitelikli nem |
< 95% yoğunlaşmayan |
| Şok direnci |
15 g 11 ms |
| titreşim direnci |
1 g, 10... 150 Hz. |
| Korozyona dayanıklılık |
ISA-S71.04-1985 uyarınca, G3 ciddiyet seviyesi |
| Mekanik özellikler |
| Bağlantı tipi |
vida terminal, fişlenebilir veya yay terminal, fişlenebilir |
| Çekirdek çapraz kesimi |
Tablo 2'ye bakın |
| Ev malzemesi |
Polikarbonat |
| Koruma derecesi |
IP20 |
| Kütle |
2100 g |
| Boyutları |
Boyutlara bakın |
| Montaj |
DIN ray monte |
| Tehlikeli alanlarda uygulama için veri |
| EU tip denetimi sertifikası |
BVS 13 ATEX E 121 X |
| |
İşaretleme |
 II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Ana kablo (Trum) |
|
| |
En yüksek güvenli voltaj Um |
253 V AC |
| Çıkışlar |
FISCO ve Entity'ye göre |
| |
Güç |
1.063 W |
| |
Voltaj |
17.1 V |
| |
Mevcut |
248.55 mA |
| |
İndüktansa |
gaz grubu IIC 470 μH,
gaz grubu IIB 2 mH |
| |
Kapasite |
gaz grubu IIC 367 nF,
gaz grubu IIB 2.15 μF |
| Direktifin Uygunluğu |
|
| |
Direktifi 2014/34/AB |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Uluslararası onaylar |
| CSA onayı |
CSA 14.70004139 |
| |
Kontrol çizimi |
116-0400 |
| |
Onaylanmıştır |
Sınıf I, Bölüm 2, Grup A, B, C, D T4
Sınıf I, Bölge 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Sınıf I, Bölge 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Sınıf I, Bölüm 1 Gruplar A, B, C, D için ilgili ekipman
Sınıf II, Bölüm 1 E, F, G grupları için ilgili ekipman
Sınıf III, Bölüm 1 için ilgili ekipman |
| IECEx onayı |
IECEx BVS 13.0119X |
| |
Onaylanmıştır |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Sertifikalar ve onaylar |
| FOUNDATION Fieldbus |
FF-846 |
