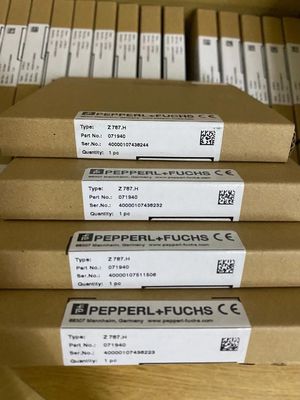

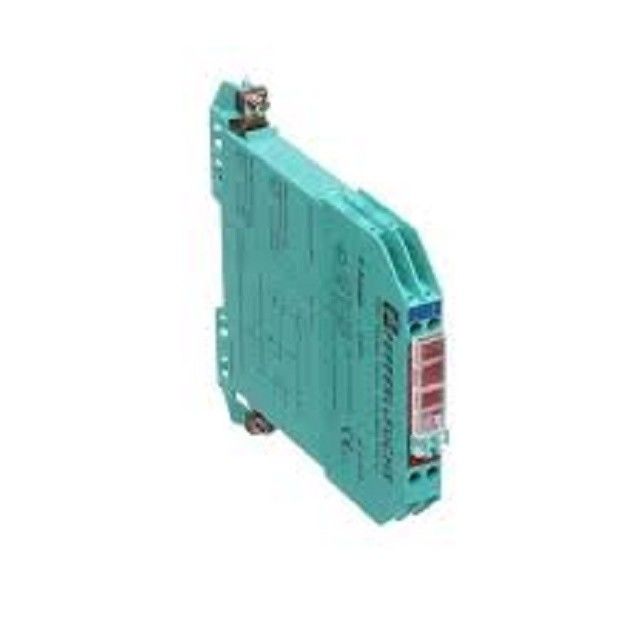

Pepperl+Fuchs Z787.H Zener Bariyeri 2 Kanal Yüksek Güçlü Sürüm
Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. Z787.H
Ürün Türü: Zener Bariyeri
Özellikleri:
- 2 kanal
- DC sürümü, pozitif kutupluk
- Çalışma voltajı 10 μA'da 26,5 V
- Seri direnci maksimum 250 Ω
- Sigorta değerleri 80 mA
- DIN ray monte edilebilir
- Yüksek güç versiyonu
- Diyot dönüşü ile
Görev
Zener Bariyeri, kabul edilemez derecede yüksek enerjinin güvenli bölgeye tehlikeli bölgeye aktarılmasını engeller.
Zener Bariyerindeki zener diyotları ters yönde bağlanır. Diyotların arıza voltajı normal çalışmada aşılmaz. Bu voltaj aşılırsa,Güvenli bölgedeki bir arıza nedeniyleZener Bariyerinin pozitif kutupluğu vardır, yani zener diyotlarının anodları topraklanmıştır.
Bu yüksek güçli sürümün daha küçük bir seri direnci vardır ve bu nedenle alan aygıtına daha yüksek voltaj sağlar.
Zener bariyeri tehlikeli bölgeye gelen sinyalleri değerlendirmek içindir.Bu nedenle içsel güvenlik hesaplamaları için mevcut varsayım sıfırdır..
Uygulamaya bağlı olarak, seri veya paralel bağlantı için artan veya azalmış içsel güvenlik parametreleri geçerlidir.Uygulama örnekleri, Zener Engellerinin sistem açıklamasında bulunabilir..
Teknik veriler
1Genel özellikler
Tip: DC sürümü, pozitif kutupluk
2Elektriksel özellikler
Adli direnç: 240 Ω
Seri direnci: En fazla 250 Ω
Sigorta sınıfı: 80 mA
3Tehlikeli bölge bağlantısı
Bağlantı: Terminaller 1, 2; 3, 4
4Güvenli bölge bağlantısı.
Bağlantı: Terminaller 5, 6, 7, 8
Çalışma voltajı
Besleme döngüsü: en fazla 27 V
Ölçüm döngüsü: 10 μA'da en fazla 26,5 V
5Uygunluk
Koruma derecesi: IEC 60529
6Çevre koşulları
Oda sıcaklığı: -20... 60 °C (-4... 140 °F)
Depolama sıcaklığı: -25... 70 °C (-13... 158 °F)
Nitelikli nem: En fazla % 75, yoğunlaşmadan
7Mekanik özellikleri
Koruma derecesi: IP20
Bağlantı: vida terminalleri
Çekirdek çapraz kesimi: En fazla 2 x 2,5... mm2
Kütle: Yaklaşık 150 g
Boyutları: 12.5 x 115 x 116 mm (0.5 x 4.5 x 4.6 inç) (W x H x D)
Yükseklik: 115 mm
Genişliği: 12.5 mm
Derinlik: 116 mm
Yapı tipi: modüler terminal konutu, sistem açıklamasına bakın
Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
