Ürün ayrıntıları:
Üretici: Allen Bradley
Ürün numarası. : 1756-OB32
Ürün Türü: DC Çıkış Modülü

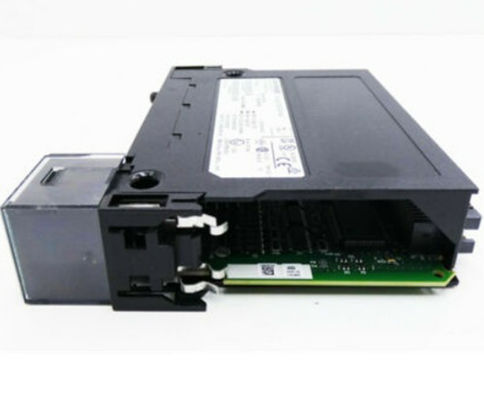

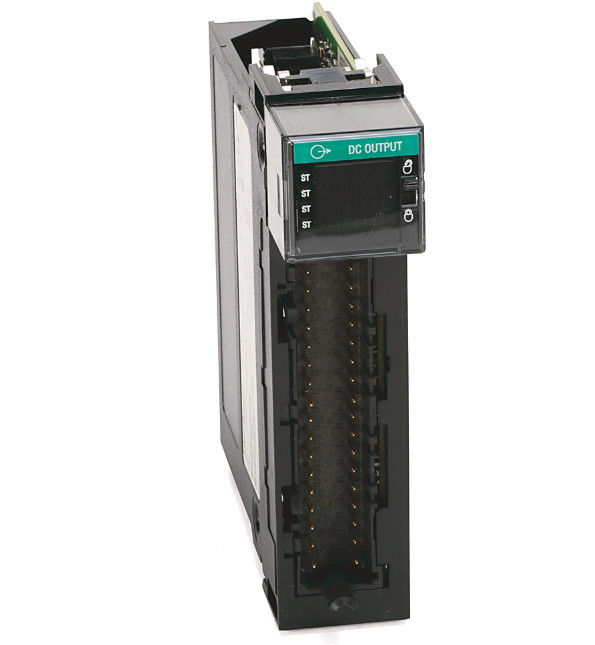

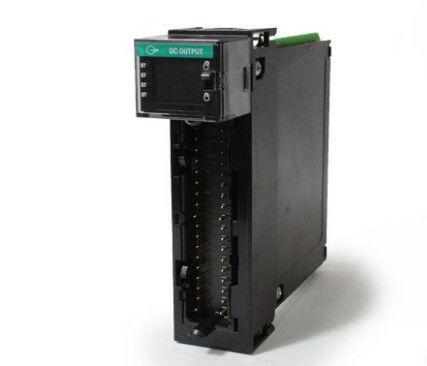

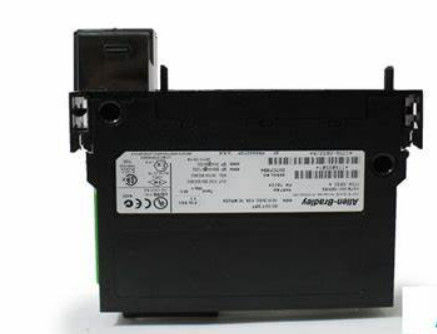

1756-OB32, Allen-Bradley 24VDC yüksek yoğunluklu ayrık çıkış modülüdür.Çıkış cihazları pilot lambaları içerebilir., röleler, kontaktörler, panel ilancıları, solenoidler, zil, siren, korna ve diğer tahrik cihazları.
Bu çıkış modülü, daha büyük veya genişletici ControlLogix şasilerinin kurulumu için sınırlı alanla mevcut olan çok sayıda çıkışın bulunduğu sistemlerde kullanılmak için idealdir.Tek yuva işgal eder ve yerel veya uzak şasi kurulumu desteklerBu modül, daha yeni ControlLogix sürümleri de dahil olmak üzere herhangi bir ControlLogix işlemcisiyle kullanıma uygundur.
Bu 1756-OB32, kanal hareketlerini izlemek için kullanılan 32 LED göstergesi ile donatılmıştır.Bu ön panel göstergeler önemli görsel sorun giderme aracı olarak kullanılabilir kontrolörün onaylamak için kullanılır. Her kanalın bireysel yapılandırılabilir parametreleri ve çıkış zorlama desteği vardır. Bu modül sadece kaynak yapılandırmasını destekler.
Bu modülle birlikte kullanmak için çıkarılabilir bir terminal bloğu (RTB) gereklidir.RTB'ler çıkış cihazlarına modüler bağlantı sağlamak için kullanılırModül değişimi sırasında, tüm RTB kurulum yuvasından çıkarılır ve değiştirme modülüne aktarılır. Bu, daha hızlı bakım ve sorun giderme için kabloların yeniden çalışmasını önler.
Bu modül için tavsiye edilen sigorta, Littelfuse p/n SP001.1003 veya Schurter p/n 216 tarafından sağlanan 5x20mm 800 mA'dır.800Kablolama çıkış bağlantıları için çıkarılabilir bir terminal bloğu (RTB) gereklidir. Bu modül için uyumlu tek RTB, kafes kilidi 1756-TBCH ve yay kilidi 1756-TBS6H'dır.RTB ile modülü yüklemeden önce şasi ve güç kaynağını kurmayı ve topraklamayı unutmayınModül ayrıca modül durumunu ve bireysel I/O durumunu gösteren durum ışık göstergelerine sahiptir.
1756-OB32 modülü ile çalışan iletişim biçimleri, planlı çıkış verileri, çıkış verileri, raf optimizasyonu, yalnızca dinleme raf optimizasyonu ve yalnızca dinleme çıkış verileri.Ayrıca hata modunda durumları nokta başına ve program modunda durumları nokta başına yapılandırabilirsiniz. Her ikisi için de aşağıdaki seçenekleri seçebilirsiniz: Son Durumu Tut, Aç veya Kapalı.
1756-OB32 modülü, 12/24V DC kaynağı voltaj kategorisine ve 10 ila 31.2V DC çalışma voltaj aralığına sahiptir.Aynı zamanda toplam arka plan gücü de 1'dir..58W, bir noktada en fazla 0.5 mA'lık bir durum dışı sızıntı akımı ve 0.5 A'da en fazla 200 mV DC'lik bir durum içi gerilim düşüşü.Noktası başına en yüksek dalgalanma akımı, noktası başına 10 ms için 1 A'dır ve 60 ° C'de her 2 saniyede bir tekrarlanabilir ve en düşük yük akımı noktası başına 3 mA'dır50 derece santigratta nokta başına maksimum akım 0.5A ve 60 derece santigratta 0.35A iken, modül başına maksimum akım 50 derece santigratta 16A ve 60 derece santigratta 10A'dır.Bu modül ayrıca 250V'lik bir sürekli izolasyon voltajına sahiptir..
Teknik özellikler
| Üreticisi |
Rockwell Otomasyon |
| Marka |
Allen Bradley |
| Parça numarası/katalog numarası. |
1756-OB32 |
| Seriler |
ControlLogix |
| Modül Türü |
DC çıkış modülü |
| Çıkışlar |
32 puan |
| Voltaj |
12-24 Volt DC Kaynak |
| Çalışma gerilim aralığı |
10-31.2 Volt DC |
| Çıktı Gecikme Zamanı, Kapalı'dan Açığa |
60 μs nom/1 ms maksimum |
| Çıktı Gecikme Zamanı, AÇIKtan AÇIK |
200 μs nom/1 ms maksimum |
| Puan başına akım |
0.5 A @ 50 °C (122 °F) doğrusal derecelendirme 0.35 A @ 60 °C (140 °F) |
| Modül başına akım |
16 A @ 50 °C (122 °F) doğrusal derecelendirme 10 A @ 60 °C (140 °F) |
| Maksimum çıkış akımı değerlendirme noktası |
0.5 Amper 50 S, 0.35 Amper 60 S. |
| Maksimum çıkış akımı değerlendirme modülü |
50°C'de 16 amp, 60°C'de 10 amp. |
| UPC |
10662468702994 |
| Güç dağılımı (Max) |
4.8 Watt 60 derece Selsey'de |
| 5 voltluk arka plan akımı |
300 miliamperi |
| Çıkarılabilir terminal blokları |
1756-TBCH, 1756-TBS6H |
| İzolasyon Voltajı |
50 Volt Sürekli |
| Kapalı |
Hiçbiri |
