1794-TB3 ALLEN BRADLEY PLC Ürünleri Flex I/O Terminal Base

Ürün ayrıntıları:
Üretici: Allen Bradley
Ürün numarası. : 1794-TB3
Ürün Türü:Flex I/O Terminal Temel Birimi

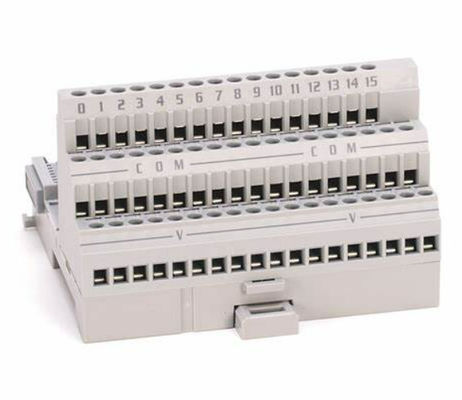

1794-TB3, Allen-Bradley'nin Flex I/O platformunun bir parçası olan bir terminal taban birimidir.Üç (3) şeritli vida sıkıştırıcı terminalleri ile birlikte gelir..

1794-TB3, Allen-Bradley tarafından üretilen bir Flex I/O bileşeni.esas olarak saha cihazlarının ve güç kaynağı cihazlarının bitiş noktaları olarak kullanılır. bu modül ayrıca Flex I/O modüllerini barındırmak için de kullanılır, özellikle 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 ve 1794-OW8XT.1794-TB3'ün üç (3) terminal şeridi vardı.Üst terminal şeridi, giriş ve çıkış sinyallerinin kablolamaları için belirlenmiş on altı (16) terminalden oluşur. Orta ve alt terminal on sekiz (18) terminalden oluşur.Genel ve gerilim terminalleri için tasarlanmıştır. -V Common, B-16 ve B-33 terminallerinde bulunur; +V (Voltage In) Terminalleri, C-34 ve C-5 terminallerinde bulunur.Daisy zincirleme terminalı, içi beslemek için C-34 (+) ve B-16 (-) ve dışarıdaki beslemek için C-51 (+) ve B-33 (-). 1794-TB3 vida sıkıştırma terminallerine sahiptir. Terminal tabanını kurmak için terminal tabanını hafif açılı bir yöne yerleştirin.DIN rayının üst kısmına terminal tabanını kazıklayın ve terminal tabanının arkasını DIN rayına bağlayın.. Terminal tabanı kanca adaptör modülünün kenarının altına kaymalı ve FlexBus konektörü bağlanmalıdır. Terminal tabanını kaydırın ve bitişik adaptöre sıkı bir şekilde basın.Terminal tabanını DIN rayına kilitlemek için, 1794-TB3 hizalandırana ve DIN rayına bağlanana kadar terminal tabanını it.

Allen-Bradley tarafından 1794-TB3 Flex I/O Terminal Base Unit, I/O kablolamaları için terminal bağlantı noktaları sağlayan ve arka planın oluşumuna katkıda bulunan bir cihazdır.18 ortak terminal ve 18 gerilim terminaline sahip en fazla 16 I / O bağlantısına sahiptir1794-TB3, 125V AC/DC elektrik derecesi ile bir uygulamada kullanılır ve 0.21 x 1 ile 10A'nın maksimum akım kapasitesine sahiptir.Giriş ve çıkış modülleri ile kullanılmak üzere tasarlanmış 3 mm2 (24-16 AWG) ipli bakır tel. 1794-TB3'nin 640mA'da 5V DC Flexbus derecelendirilmiş ve I / O terminallerine 2A akım sağlar. Ayrıca 125V DC / AC ve 50-60Hz'de 10A V / COM Terminal derecelendirilmiş.

1794-TB3, FLEXBUS'a Alan Kablolama Terminalleri arasında Temel İzolasyon Tipini kullanarak 125V (sürekli) voltaj yalıtımını sağlar ve terminal vida torkunun 0.56 x 0.79 Nm (5 x 7 lb-in) olduğunu gösterir.T4A (Kuzey Amerika) adlandırılmış bir sıcaklık koduna ve IEC T4 sıcaklık koduna sahiptir1794-TB3'ün IEC derecelendirilmiş çalışma sıcaklığı -20-70 derece C'dir (-4-158 derece).F) 5-95% yoğunlaşmayan göreceli nemde ve 30G çalışma şokuna ve 10-500Hz'de 5G titreşime dayanacak şekilde test edilmiş ve değerlendirilmiştir.1794-TB3 c-UL-us, UL, CSA ve CE sertifikalıdır ve boyutu 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).
