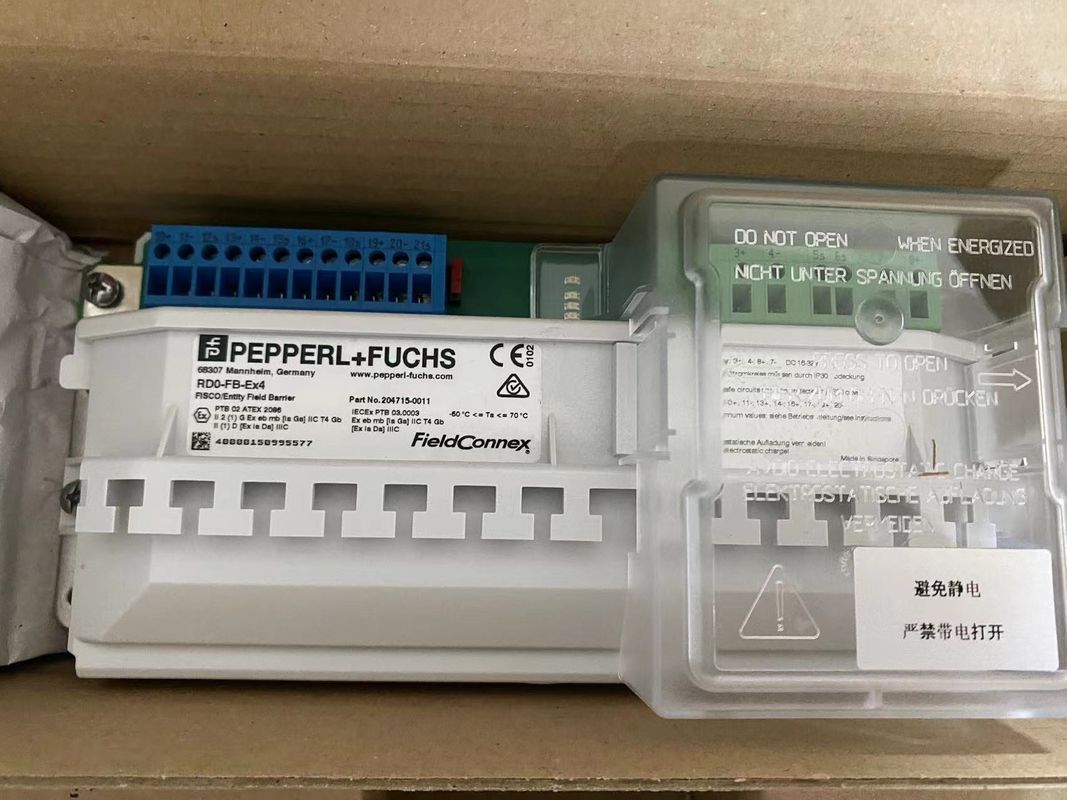

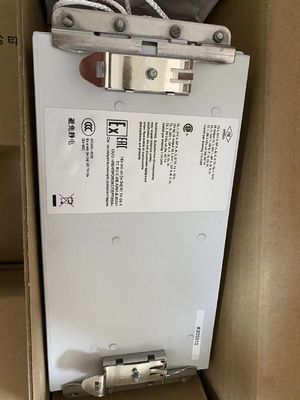

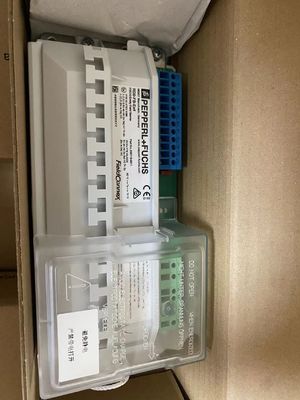

Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. RD0-FB-Ex4.
Ürün Türü: FieldBarrier
Özellikleri:
- 4 çıkış Ex ia IIC
- Bölge 1/Div. 2'deki alan bariyeri
- Bölge 0...1/Div. 1'deki araçlar
- Çıktı başına kısa devre akımı sınırı
- FOUNDATION için Fieldbus H1 ve PROFIBUS PA
- Güç, İletişim ve Hata LED'leri
- FISCO'yu ve kuruluşu destekliyor.
- Entegre kablo bağlamaları
- Tüm topraklama yöntemlerini destekler.
Görev
DIN ray montajı için bir cihaz bağlayıcı olan FieldBarrier, her çıkışta içsel güvenlik (Ex ia/Ex ib) ve kısa devre akım sınırlaması ile 4 cihazı bağlar.Bu, hatlar veya sporda sıcak çalışma sırasında bölümün düzgün çalışmasını sağlar.
Gövde üzerindeki yüksek güç, herhangi bir tehlikeli alanda maksimum kablo uzunluklarını ve cihaz sayısını sağlar.
Sabit veya takılabilir vida terminalleri seçeneği ile çıkış terminalleri, her biri 1 cihazı bağlar. LED'ler arıza gidermesini kolaylaştırır ve onarım süresini azaltmaya yardımcı olur.Herhangi bir topraklama ve kalkanlama konsepti FieldConnex'e dayalı olarak mümkündür.®kaplama çözümleri.
Teknik veriler
1Genel özellikler
Tasarım / Montaj: Kabin montajı
2- Fieldbus bağlantısı.
Ana kablo (Trum)
Bağlantı: Giriş (Trum IN): terminaller 3+, 4-, 5s
Çıkış (Tank OUT): terminaller 7-, 8+, 6s
İsimlendirilmiş voltaj: 32... 16 V DC
Adlık akım: 31 mA... 26 mA (yük olmadan)
77 mA... 115 mA (her giriş başına 20 mA yükte)
120 mA... 209 mA (her giriş başına 40 mA yükle)
135 mA... 241 mA (tüm çıkışlarda kısa devre)
Voltaj düşüşü: En fazla 100 mV.
Bağlantıların sayısı: Segment başına en fazla 4
Çıkışlar
Çıktı başına cihaz sayısı: 1
Bağlantı: Çıkış 1: terminaller 10+, 11-, 12S kalkanı;
Çıkış 2: terminaller 13+, 14-, 15S kalkanı;
Çıkış 3: terminaller 16+, 17-, 18S kalkanı;
Çıkış 4: terminaller 19+, 20-, 21S kalkanı
İsimlendirilmiş voltaj: 10... 13 V
Adlık akım: en fazla 43 mA
Kısa devre akımı: 50 mA
3Göstericiler/işletme araçları
LED voltaj Fieldbus: yeşil: açık, mevcut otobüs voltajı
LED durum çıkışı: Kırmızı yanıp sönen: kısa devre
4Galvanik izolasyon
Ana kablo/çıkışlar: EN 50020'ye göre yalıtım, gerilim zirve değeri 375 V ile etkilenmez.
5Direktifin Uygunluğu
Elektromanyetik uyumluluk
Direktifi 2014/30/EU: EN 61326-1:2013
6. Standart uyum
Elektromanyetik uyumluluk: NE 21:2006
Koruma derecesi: IEC/EN 60529
Fieldbus standardı: IEC 61158-2
İklim koşulları: DIN IEC 721
Korozyona dayanıklılık: ISA-S71.04-1985 uyarınca, G3 ciddiyet seviyesi
7Çevre koşulları
Oda sıcaklığı: -50... 70 °C (-58... 158 °F)
Depolama sıcaklığı: -40... 85 °C (-40... 185 °F)
8Mekanik özellikleri
Bağlantı tipi Sabit: terminaller, plug-in terminaller
Çekirdek çapraz kesimi: 2,5 mm'e kadar2
Konaklama: Şekil 1'e bakın.
Ev malzemesi: Polikarbonat
R... DIN ray ev: PA 6.6
Koruma derecesi: IP20
Kütle: 1050 g
Montaj: kabinde DIN rayına montaj
9- Tehlikeli alanlarda uygulanacak veriler
EU tip denetimi sertifikası: PTB 02 ATEX 2086
Ana kablo (Trum)
En yüksek güvenlik voltajı Um 52 V AC
Çıkışlar
Güç: 975 mW
Voltaj: 15.75 V
Akım: 248 mA
