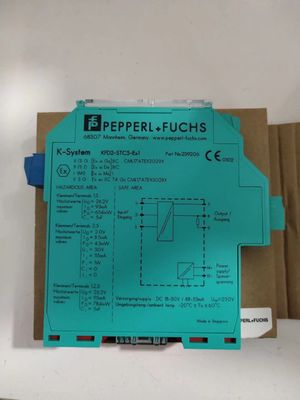

1Genel özellikler
Sinyal türü: Analog giriş
2- Fonksiyonel güvenlik ile ilgili parametreler
Güvenlik bütünlük seviyesi (SIL): SIL 2
3. Tedarik
Bağlantı: Güç rayı veya terminalleri 14+, 15-
İsimlendirilmiş voltaj: 18... 30 V DC
Dalgalanma: Güçlendirme toleransı içinde
Güç dağılımı: Maksimum yükte ≤ 1 W
Güç tüketimi: Maksimum yükte ≤ 1,6 W
4. Giriş
Bağlantı tarafı: tarla tarafı
Bağlantı: Terminaller 1+, 2-, 3
Giriş sinyali: 4... 20 mA
Açık devre voltajı/kısa devre akımı: terminaller 1+, 3: 23 V / 25 mA
Giriş direnci: En fazla 265 Ω terminaller 2-, 3, en fazla 330 Ω terminaller 1+, 3
Kullanılabilir voltaj: 20 mA'da ≥ 16 V; 4 mA'da ≥ 20 V, terminaller 1+, 3
5. Çıktı
Bağlantı tarafı: Kontrol tarafı
Bağlantı: terminaller 7+, 8-, 9- (uçurum)
Terminaller 7-, 8+, 9+ (kaynak)
ek bilgilere bakın
Yük: 0... 800 Ω
Çıkış sinyali: 4... 20 mA (aşırı yük > 25 mA)
Dalgalanma: en fazla 50 μA rms
Dış güç kaynağı (döngü): 2... 30 V DC
Dış voltaj > 19 V ise, ≥ ((V - 19) / 0.02) Ω bir yük gereklidir.
Terminal 9'daki iç 250 Ω direnç yük olarak kullanılabilir.
6. Transfer özellikleri
Değişim: 20 °C (68 °F), 4... 20 mA
Kalibrasyon, doğrusallık, histerez, yükler ve besleme voltajı dalgalanmaları dahil olmak üzere ≤ 10 μA
Çevre sıcaklığının etkisi: ≤ 0,25 μA/K
Frekans aralığı: Alan tarafı kontrol tarafına: 0,5 Vpp sinyalle bant genişliği 0... 7,5 kHz (-3 dB)
Kontrol tarafı alan tarafına: 0,5 Vpp sinyali olan bant genişliği 0,3... 7,5 kHz (-3 dB)
Hesaplama süresi: 200 μs
Yükselme/yükselme saati: 100 μs
7Galvanik izolasyon
Çıkış/güç kaynağı: İşlevsel yalıtım, 50 V AC değerli yalıtım voltajı
8. Göstericiler/Ayarlar
Ekran elemanları: LED
Etiketleme: Ön tarafta etiketleme alanı
9Uygunluk
Elektromanyetik uyumluluk: NE 21:2012
EN 61326-3-2:2008
Koruma derecesi: IEC 60529:2001
Elektrik çarpmasına karşı koruma: UL 61010-1:2012
10Çevre koşulları
Oda sıcaklığı: -20... 70 °C (-4... 158 °F)
11Mekanik özellikleri
Koruma derecesi: IP20
Bağlantı: vida terminalleri
Kütle: Yaklaşık 150 g
Boyutları: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inç) (W x H x D), B2 türü bir ev
Yükseklik: 124 mm
Genişliği: 20 mm
Derinlik: 115 mm
Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
