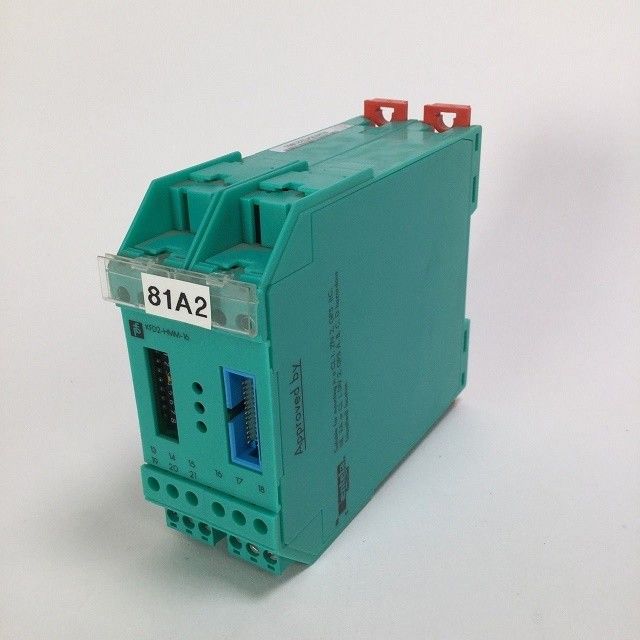

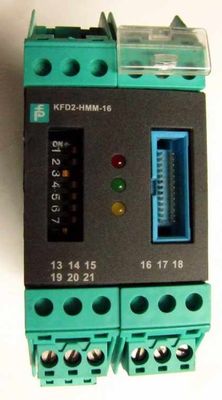

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. : KFD2-HMM-16
Ürün Türü: HART Multiplexer Master

Özellikleri:

• 16 kanal
• 24 V DC kaynağı (Power Rail)
• HART alan aygıtı girişi (değiştirme 5 ila 7)
• 15'e kadar KFD0-HMS-16 köle birimi bağlanabilir.
• IEC/EN 61508 uyarınca SIL 3'e kadar

Görev

Bu HART Multiplexer Master, 256 analog saha aletine kadar çalışır. HART master'daki yerleşik köle birimi ilk 16 saha aletini çalışır.Eğer 16'dan fazla saha aygıtına ihtiyaç duyulursa, 15 ek HART Multiplexer Slave KFD0-HMS-16 bağlanabilir.

Köle üniteleri, 14 pinli düz bir kablo ile ana üniteye bağlanır.

Analog sinyalleri, her bir birim için 26 pikli düz bir kablo aracılığıyla bir terminal kartına ayrı ayrı bağlanır.Geriye kalan 10 ipucu yere gönderiliyor..

Bu ünite çıkarılabilir terminallerle tasarlanmıştır ve güç rayına bağlanabilir.

Teknik veriler

1Ürün Tanımı

HART Multiplexer Master

2- Fonksiyonel güvenlik ile ilgili parametreler

Güvenlik bütünlük seviyesi (SIL): SIL 3

3. Tedarik

Bağlantı: Terminaller 17+, 18-

İsimlendirilmiş voltaj: 20... 32 V DC tipik olarak 100 mA

Güç tüketimi: En fazla 3 W

4. HART sinyal kanalları (kendinden emin olmayan)

Uygunluk: HART alan aygıtı girişi (değiştirme 5 ila 7)

Bağlantı: Analog bağlantılar için 26 pinlik düz kablo

KFD2-HMM-16 ve KFD0-HMS-16 arasındaki master-slave bağlantısı için 14 pinlik düz kablo

Sızıntı akımı: < 3 μA -20... 85 °C (-4... 185 °F)

Sonlandırma direnişi: Dış 230... 500 Ω standart (en fazla 1000 Ω mümkün)

Çıkış voltajı: ≥ 400 mV_ss(yukarıda belirtilen terminator direnciyle)

Çıkış direnci: 100 Ω veya daha küçük kapasitif bağlantı

Giriş impedansı: HART spesifikasyonuna göre

Giriş voltaj aralığı: 0.08... 4 V_ssYerel referans olarak ± 5.2 V.

5. Arayüz

Transfer oranı: 9600, 19200 veya 38400 Bit/s (kullanıcı tarafından DIL anahtarı (2 ve 3) ile seçilebilir)

Tip: RS-485, 2 telli çoklu damla.

Adres seçimi: DIL anahtarı başına seçilebilen 31 olası adresden biri (4... 8)

6. Göstericiler/Ayarlar

Kontrol elemanları: DIP anahtarı

Yapılandırma: DIP anahtarları ile

Etiketleme: Ön tarafta etiketleme alanı

7Uygunluk

Koruma derecesi: IEC 60529:2001

8Çevre koşulları

Oda sıcaklığı: -20... 60 °C (-4... 140 °F)

9Mekanik özellikleri

Koruma derecesi: IP20

Bağlantı: vida terminalleri

Kütle: Yaklaşık 250 g

Boyutları: 40 x 107 x 115 mm (1.6 x 4.2 x 4.5 inç) (W x H x D), C1 türü bir kabın

Yükseklik: 107 mm

Genişliği: 40 mm

Derinlik: 115 mm

Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
