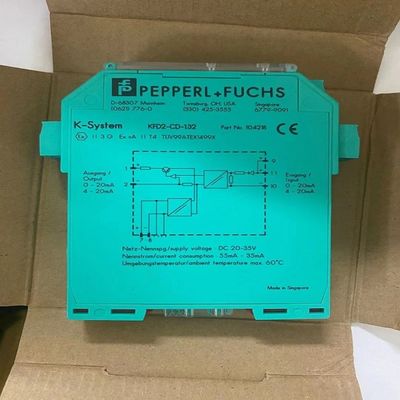

KFD2-CD-1.32 PEPPERL FUCHS İzole engelleme akım sürücüsü 1 kanal sinyal kondisyönörü

Pepperl+Fuchs KFD2-CD-1.32 Mevcut Sürücü 1 Kanal Sinyal Kondisyoner

Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. KFD2-CD-1.32
Ürün Türü: Mevcut Sürücü

Özellikleri:

• 1 kanallı sinyal kondisyona
• 24 V DC kaynağı (Power Rail)
• Giriş akımı 0 mA... 20 mA
• Akım çıkışı 0 mA... 20 mA
• Kesinlik % 0.1
• IEC/EN 61508 uyarınca SIL 2'ye kadar

Görev

Bu sinyal kondisyoner alan devreleri ve kontrol devreleri arasında galvanik izolasyon sağlar.

Cihaz I / P dönüştürücülerini, elektrik valflerini ve alan konumlandırıcılarını çalıştırır.

Cihazın giriş akımı ve çıkış akımı vardır.

9 numaralı terminalle seri bir akım sınır devri, cihazı hasarlardan korur. Girişte maksimum voltaj düşüşü 4 V DC'dir.Birden fazla galvanik olarak izole çıkışları sürdürmek için düşük voltaj düşüşü nedeniyle birkaç cihazın bağlanmasını sağlayan (signal ikili).

Açık devre voltajı, terminal 1 ve 2'de izin verilen güçlendirme voltaj aralığı içinde 24 V DC'dir. Uygulanabilen maksimum yük 850 Ω'dur.

Teknik veriler

1Genel özellikler

Sinyal türü: Analog çıkış

2- Fonksiyonel güvenlik ile ilgili parametreler

Güvenlik bütünlük seviyesi (SIL): SIL 2

3. Tedarik

Bağlantı: Güç rayı veya terminalleri 7+, 8-

İsimlendirilmiş voltaj: 20... 35 V DC

Dalgalanma: Güçlendirme toleransı içinde

Adlık akım: ≤ 50 mA

Güç dağılımı: 1.4 W

4. Giriş

Bağlantı tarafı: Kontrol tarafı

Bağlantı: Terminal 9+, 10-, 11+

Voltaj düşüşü: Yaklaşık 4 V 20 mA

Sınır: Giriş akımı: yaklaşık ≤40 mA; giriş voltajı: ≤ 35 V

Şanzıman aralığı: 0... 20 mA

Voltaj: 20 mA'da ≤ 4 V

5. Çıktı

Bağlantı tarafı: tarla tarafı

Bağlantı: Terminaller 1+, 2-

Voltaj: 20 mA'da 17 V

Akım: 0... 20 mA

Yük: En fazla 850 Ω

6. Göstericiler/Ayarlar

Ekran elemanları: LED

Etiketleme: Ön tarafta etiketleme alanı

7Uygunluk

Koruma derecesi: IEC 60529:2001

Elektrik çarpmasına karşı koruma: UL 61010-1:2012

8Çevre koşulları

Oda sıcaklığı: -20... 60 °C (-4... 140 °F)

9Mekanik özellikleri

Koruma derecesi: IP20

Bağlantı: vida terminalleri

Kütle: Yaklaşık 100 g

Boyutları: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 inç) (W x H x D), B1 türü barınak

Yükseklik 107 mm

Genişliği 20 mm

Derinlik 115 mm

Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
