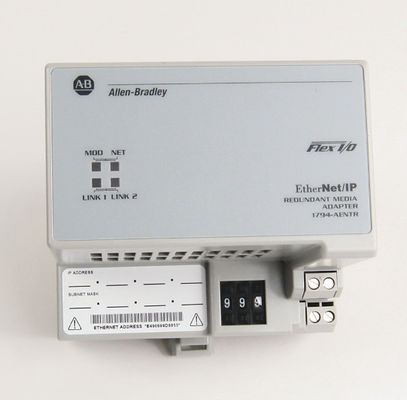

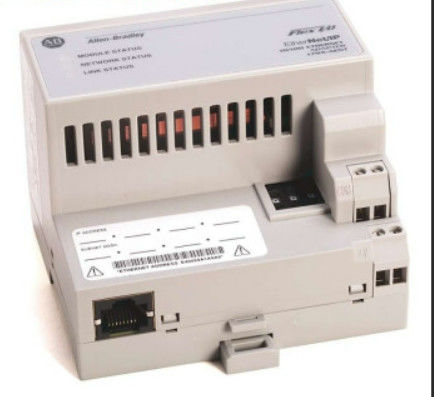

1794-AENTR ALLEN BRADLEY PLC Ürünleri Flex I/O İletişim Adaptörü

Ürün ayrıntıları:
Üretici: Allen Bradley
Ürün numarası. : 1794-AENTR

Ürün Türü:Flex I/O çift portlu Ethernet/IP adaptör modülü

Allen-Bradley 1794-AENTR, Flex I/O iletişim adaptörüdür.Flex I/O rafını bir merkeze bağlamak için kullanılır, Ethernet etkin kontrolörü. 19.2 - 31.2 VDC giriş voltajı gereksinimine sahip 10/100 Mbps iletişim hızını destekler. Sekiz (8) Flex I / O modülüne kadar kurulmasını destekler.

Allen-Bradley modülü 1794-AENTR, Flex I/O ürün ailesinin bir bileşen modülüdür.Genellikle yüksek kullanılabilirlik Ethernet ağını uygulamak için kullanılır, çünkü Cihaz Seviye Halkası (DLR) topolojisinin uygulanmasını destekler.

Ethernet bağlantısı, Ethernet I / P protokolünü destekleyen Çift RJ45 portları aracılığıyla elde edilir.Bu portlar basit iletişim ağı için doğrusal ve yüksek kullanılabilirlik ağı için Ring topolojisini destekler.10/100 Mbps iletişim hızını destekler ve ağla bağlı denetleyiciye Sekiz (8) Flex I / O modülüne kadar arayüz yapabilir.

1794-AENTR doğrudan bir DIN rayına monte edilmiştir. Aşırı titreşim ve şok için kurulum noktasını kontrol edin. Modül için kabul edilebilir çalışma titreşimi ve şok sırasıyla 5g ve 30g'dır.Modülü güçlendirmek için 1794-AENTR'in güç terminallerine 24VDC nominal güç kaynağı olan harici bir güç kaynağı bağlanmalıdır.. Kabul edilebilir voltaj tedarik aralığı % 5 AC dalgalanması dahil 19.2... 31.2V DC'dir. Modüle bağlantılar kurarken önerilen iletken tel boyutu 0.33- Evet.3.31 mm2 veya 22...12 AWG, 75 °C veya 167 °F veya daha yüksek yalıtım derecesine ve maksimum yalıtım kalınlığına sahip 1.2 mm veya 3/64 inç.

Bu modül, kullanıcılara sorun giderme ve modülü izleme konusunda yardımcı olabilecek durum göstergeleri ile donatılmıştır.Ethernet Link1 ve Ethernet Link2. Modül ve Ağ durumu LED'leri normal olduğunda yeşil ve sorun yaşandığında kırmızı olarak yanıyor. Bağlantı 1 ve Bağlantı 2 durumu 10 Mbps bağlantıları için sarı ve 100 Mbps bağlantısı için yeşil olarak yanıyor.

Allen-Bradley 1794-AENTR, bir Flex I/O çift portlu EtherNet/IP yedek ortam adaptörü modülüdür.2 milisaniye boyunca 18 Ampere'lik bir akımla geliyor.% 5 AC dalgalanması da dahil olmak üzere 24 Volt DC'nin nominal giriş voltajı ve 19.2 ila 31.2 Volt DC giriş voltaj aralığı vardır.Bu modülün maksimum güç tüketimi 500 mA ve 24 Volt DC'de 400 mA'dır ve 5 Volt DC'de maksimum Flexbus çıkışı 640 mA'dır..

1794-AENTR gibi Ethernet adaptör modülleri, ControlLogix ve CompactLogix gibi Ethernet / IP etkin kontrolörleri bağlar.Kullanıcıların ağ koşullarını izlemelerine izin veren durum göstergeleri ile birlikte gelir (kırmızı/yeşil), modül (kırmızı/yeşil) ve her iki bağlantı (sarı/yeşil).Güçten Flexbus'a ve Ethernet'e 1000 Volt AC'de 60 saniye boyunca test edildi.19.2 Volt DC'de maksimum 7.1 W güç dağılımı ve 24 Volt DC'de 24.2 BTU / saatlik bir ısı dağılımı vardır.

Bu modülün yüklenmesi ve çıkarılması, çalıştırıldığında yapılmamalıdır.Bu modülün güç kaynağı, CE Düşük Voltaj Direktifine (LVD) uymak için Güvenlik Ekstra Düşük Voltaj (SELV) veya Korumalı Ekstra Düşük Voltaj (PELV) uyumlu olmalıdır.. Montaj bir DIN rayla yapılır. Bu modül için ağ planlaması ve yönlendirme tabloları gerekmez. 1794-AENTR modülü aynı DIN rayındaki FLEX I / O modülleriyle iletişim kurabilir.Kullanıcıların bu modülü kullanmadan önce IP adresini ve isteğe bağlı ağ geçidi adresini ve alt ağ maskesi yapılandırmaları gerektiğini unutmayın.1794-AENTR modülünün tümünün boyutu 3.4 x 3.7 x 2.7 inç. Bu adaptör Ethernet ağı kullanan belirli uygulama gereksinimleri için uygundur.Bunlar arasında, düzenli olarak gönderilmesi gereken verilerin veya tesis yönetimi için gereklilik olduğu durumlar vardır.Yüksek düzeyde kullanılabilirlik ve sürücü yapılandırması, veri toplama ve işlem kontrolü için tek, yüksek hızlı ağda, internet / intranet bağlantıları ile yerleşik bir anahtar vardır.Kontrol ve Bilgi Protokolü (CIP) kullanıyor..
