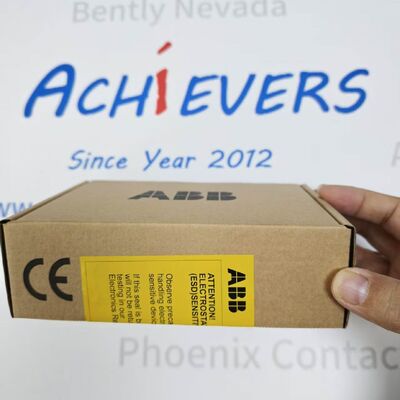

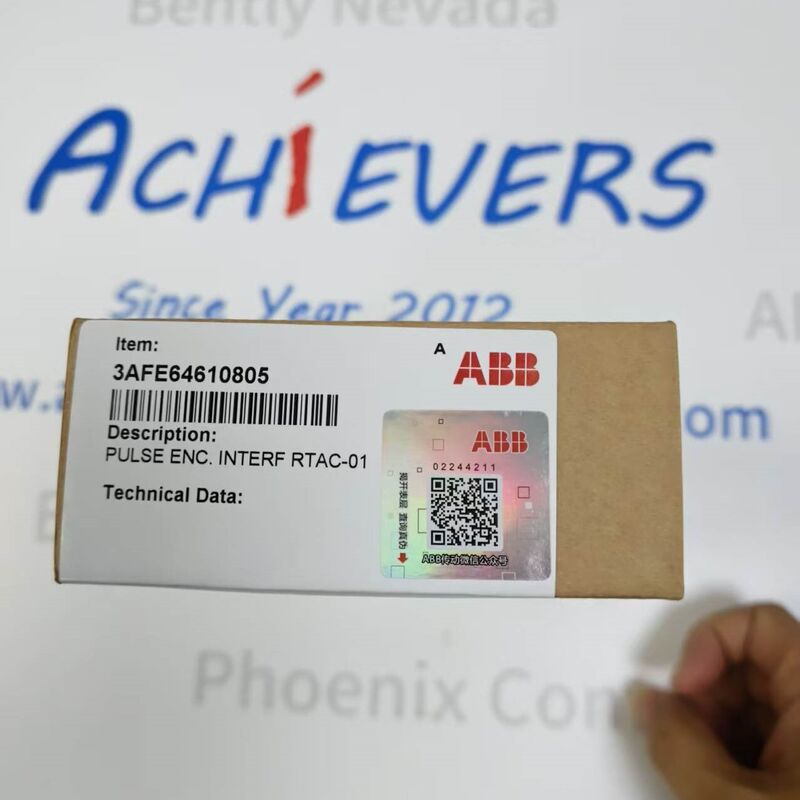

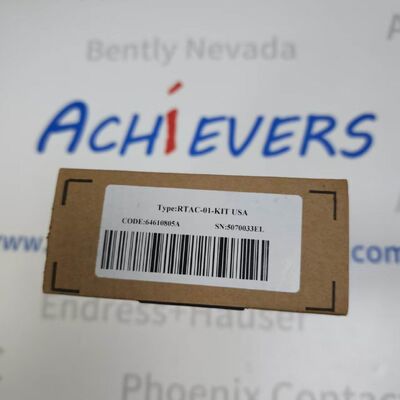

ABB RTAC-01-KIT Nabız Kodlayıcısı Arayüz Kiti
Açıklama:
Üretici:ABB
Ürün numarası. : RTAC-01-KIT
https://www.achievers-automation.comDaha fazla ürün
Şirketler için Endüstriyel Bileşenlerin Güvenilir Alımı
Bu endüstriyel otomasyon bileşeni, kurumsal satın alma için sağlanmaktadır. Sipariş üzerine yapılmış ve ileri teslimat desteklenmektedir ve fiyatları soruşturma başına belirtilir.
Kaynak riskini azaltmak için, her sipariş sipariş vermeden önce model onayını, koşul açıklamasını ve teslim süresi tahminini destekleyerek bireysel olarak ele alınır.Ortakların beklentileri yönetmesine ve işlemleri güvenle tamamlamasına yardımcı olmak için net teklif şartları ve tutarlı iletişim sağlanırGerektiğinde, profesyonel tedarik ve uzun vadeli işbirliğini destekleyen ek doğrulama veya açıklama mevcuttur.
AB RTAC-01-KIT, yalnızca AB ACS800 ve DCS800 serisi endüstriyel değişken frekanslı sürücüler için geliştirilen fabrika sertifikalı bir darbe kodlayıcısı arayüzü alan kitidir.Bu AB RTAC-01-KIT donanım seti özel bir RTAC-01 sinyal işleme kartı entegre, terminal bağlantıları ve montaj aksesuarları, hareket kontrol sistemleri için yüksek hassasiyetli hız ve konum kapalı döngü geri bildirimi sağlar.
Ayrıntılar:
| Spesifikasyon Ürünü |
Teknik parametreler |
Standart ve Fonksiyonel Yorum |
| Tam Model SKU |
RTAC-01-KIT |
AB Resmi Seçenek Kütesi Bölüm Numarası |
| Marka |
AB (ABB Elektrifikasyon Bölümü) |
Endüstriyel düşük voltaj ve tahrik markası |
| Kodlayıcı Sinyal Kanalları |
CH A, CH B, CH Z (3 fazlı darbe girişi) |
90° faz kayması A/B, sıfır endeksli Z nabzı |
| Desteklenen Kodlayıcı Sinyal Tipi |
Farklılık RS-422 / Tek uçlu itme çekme / Açık koleksiyon |
Evrensel artışsal kodlayıcı uyumluluğu |
| Maksimum Girdi Darbe Frekansı |
200 kHz |
Yüksek hızlı hareket geri bildirim desteği |
| Seçilebilir Kodlayıcı Tedarik Voltajı |
15 VDC ±10% / 24 VDC ±10% |
Voltaj seçimi için X1 terminalinde atlama anahtarı |
| En yüksek kodlayıcı çıkış gücü |
5 W (kısa devreye karşı) |
Dahili aşırı akım koruma devresi |
| Modül Çalışma Akım Çekimi |
55 mA (içi 24 V sürücü basından) |
Sınırlı sürücü seçeneği slot güç bütçesini kaplıyor |
| Sinyal yalıtımı derecesi |
1.5 kV AC, 1 dakikalık yalıtım testi |
Kodlayıcı ve sürücü mantığı arasındaki galvanik izolasyon |
| Hız Geri bildirim doğruluğu |
50 ppm |
Yüksek hassasiyetli konumlandırma için düşük sürükleme |
| Kodlayıcı kablosunun maksimum uzunluğu |
300 m (diferansiyel) / 200 m (tek uçlu) / 100 m (açık koleksiyon) |
Uzaklık kodlayıcı kablo türüne göre değişir. |
| Sinyal mantığı eşiği (15V güç) |
Logic 1 >7.6 V, Logic 0 <5 V |
Gürültüye karşı istikrarlı sinyal tanımlaması |
| Spesifikasyon Ürünü |
Teknik parametreler |
Kurulum ve Çevre Yorumu |
| Toplam Net Boyut (W × D × H) |
62 mm × 34 mm × 95 mm |
Sürücü iç montajı için kompakt fişli yuva tasarımı |
| Tam RTAC-01-KIT'in net ağırlığı |
0.25 kg |
Hafif PCB + alevden koruyucu plastik kaplama |
| Montaj Yöntemi |
Sürücü yuvası 1 / yuvası 2'ye doğrudan ekle |
Ek DIN rayı gerekmez, gömülü kurulum |
| Terminal Bağlantısı Tipi |
Vuruşlı sıkıştırıcı terminal blokları (X1 gücü, X2 sinyali) |
Araçsız kablo bakımı |
| Koruma derecesi (kurulu) |
IP20 |
Sürücü dolabının içindeki parmak güvenli terminal yalıtımı |
| Çalışma ortam sıcaklığı |
-25 °C ~ +70 °C |
Değerlendirme yapmadan tam yükle sürekli çalışmak |
| Depolama sıcaklık aralığı |
-40 °C ~ +85 °C |
Depo ve transit sıcaklık toleransı |
| Çalışma yüksekliği (Akım azalması yok) |
≤ 2000 m |
2000 m'den fazla yükseklik sınırlaması gerekmektedir. |
| Tanısal Göstericiler |
CHA Yeşil LED, CHB Yeşil LED, WD/INIT Sarı LED |
Gerçek zamanlı kanal ve modül durumu teşhisi |
| Konut malzemeleri |
Alev geriletici termoplastik PC |
Yay direnci, endüstriyel sınıflı yaşlanma karşıtı malzeme |
| Standart Uygunluk |
IEC 61800, CE işareti, UL tanınmış |
Küresel Endüstriyel Otomasyon Sertifikasyonu |
