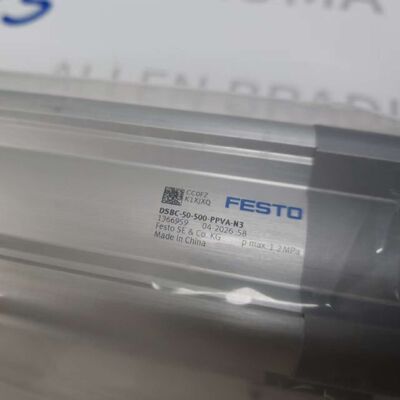

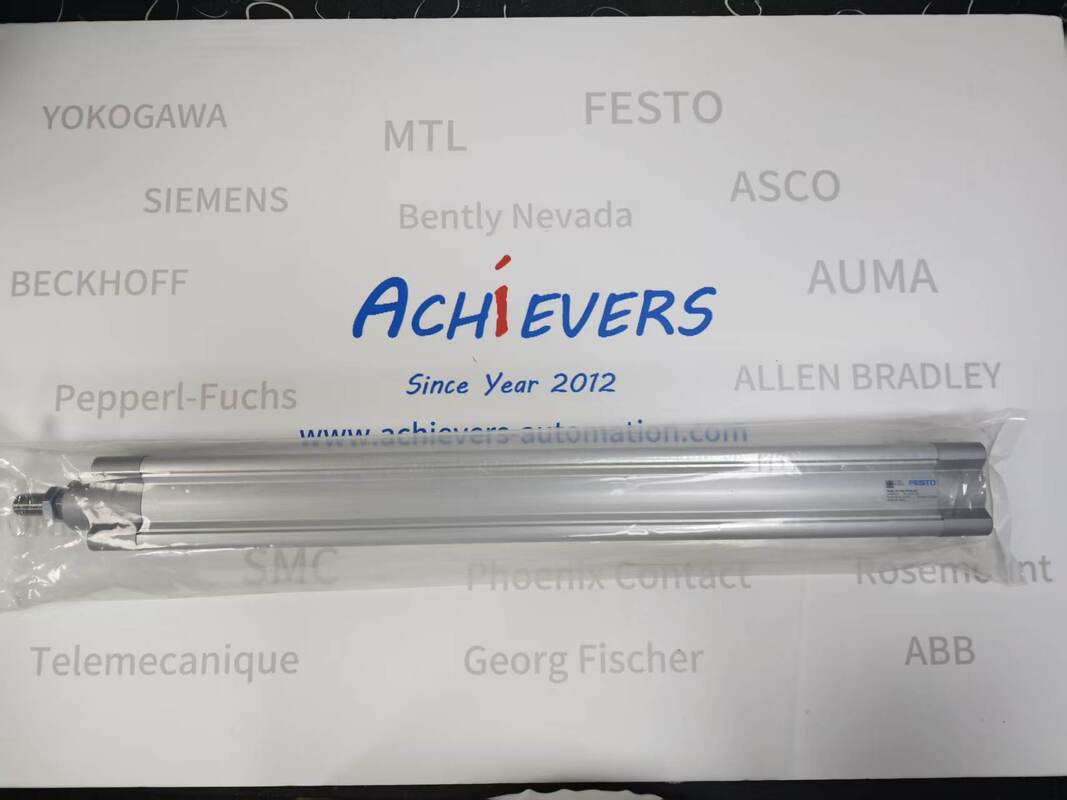

Festo DSBC-50-500-PPVA-N3 ISO 15552 Standart Pnömatik Silindir
Tanım:
Üretici: Festo
Ürün No. : DSBC-50-500-PPVA-N3
https://www.achievers-automation.comDaha Fazla Ürün
İşletmeler için Güvenilir Endüstriyel Bileşen Tedariği
Bu endüstriyel otomasyon bileşeni, kurumsal satın alma için sağlanır. Talep başına fiyat teklifi verilerek sipariş üzerine üretim ve ileri teslimat desteklenir.
Kaynak bulma riskini azaltmak için her sipariş, sipariş vermeden önce model onayı, durum açıklama ve teslim süresi tahmini desteğiyle ayrı ayrı ele alınır. İş ortaklarının beklentileri yönetmelerine ve işlemleri güvenle tamamlamalarına yardımcı olmak için net teklif koşulları ve tutarlı iletişim sağlanır. Gerektiğinde profesyonel satın alma ve uzun vadeli işbirliğini destekleyen ek doğrulama veya açıklama mevcuttur.
Bu aktüatör, tam stroklu piston konumlarını algılamak amacıyla temassız yakınlık anahtarı kurulumu için tek uçlu harici M16×1,5 piston kolu dişli tasarımını ve üç taraflı entegre sensör oluklarını benimser. Çift uçlu ayarlanabilir PPV pnömatik yastıklama, 500 mm'lik uzun strok ileri geri hareketi için hassas darbe tamponlaması sağlar ve son konumdaki darbe enerjisini 22 mm standart yastık hareket uzunluğuyla 1 J ile sınırlandırır. Sınıflandırılmış CRC2 orta düzeyde korozyon direnci, VDMA24364-B1/B2-L'ye uygun LABS içermeyen yapı, ISO 14644-1'e göre temiz oda Sınıf 5 ortamlarıyla uyumluFesto. Geniş basınç ve sıcaklık uyarlanabilirliği, otomatik üretim hatlarında, malzeme taşıma köprülerinde, ağır kelepçelemede ve uzun doğrusal konumlandırma sistemlerinde sürekli çalışmayı destekler.
Detay:
| Parametre Öğesi |
Festo DSBC-50-500-PPVA-N3'ün Standart Şartnamesi |
| Marka |
Festo |
| Tam Model Kodu |
DSBC-50-500-PPVA-N3 |
| Üretici Sipariş No. |
1366959 |
| Ürün Serisi |
DSBC ISO 15552 Standardı Profil Silindir |
| Delik Çapı |
50 mm |
| Anma Standart Strok |
500 mm |
| Çalışma Modu |
Çift Etkili (Havayla çalışan uzatma ve geri çekme) |
| Yastık Tipi |
PPVA: Ayarlanabilir Pnömatik Yastık, Her İki Uçta |
| Yastık Seyahat Uzunluğu |
22 mm |
| Maksimum Son Konum Darbe Enerjisi |
1J |
| Piston Mili Diş Boyutu |
M16 × 1,5 Dış Erkek Dişli |
| Hava Limanı Bağlantı Dişi |
G1/4 |
| Çalışma Basıncı Aralığı |
0,04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Kanıt Test Basıncı |
1,8 MPa |
| Çalışma Ortamı |
Filtrelenmiş Basınçlı Hava ISO 8573-1:2010 [7:4:4] |
| Ortam Çalışma Sıcaklığı |
-20°C ~ +80°C |
| Teorik Uzatma Kuvveti @ 6 Bar |
1178 K |
| Teorik Geri Çekme Kuvveti @ 6 Bar |
990 K |
| Hareketli Kütle (0mm Strok Tabanı) |
365 gram |
| 10mm Strok Başına Ek Hareketli Kütle |
25 gr |
| Temel Ağırlık (0mm Strok) |
1190 gr |
| Korozyona Direnç Sınıfı |
CRC 2 (Orta Derecede Korozyon Stresi) |
| LABS / PWIS Uyumluluğu |
VDMA24364-B1/B2-L (Silikonsuz) |
| Temiz Oda Uygunluğu |
ISO 14644-1 Sınıf 5 |
| Uygun Standart |
ISO 15552 |
| Pozisyon Tespit Desteği |
Festo yakınlık sensörleriyle uyumlu (3 taraflı silindir yuvaları) |
| Bileşen Adı |
Hammadde Sınıfı |
DSBC-50-500-PPVA-N3 için İşlevsel Açıklama |
| Silindir Namlusu |
Dövme Alüminyum Alaşımlı, Pürüzsüz Sert Eloksallı |
Üçlü sensör oluklarına sahip ekstrüzyon profil, aşınma önleyici iç duvar, 500 mm uzun strok için hafif, yüksek sertlik |
| Piston Mili |
Yüksek Alaşımlı Çelik, Sert Krom Kaplama |
Düşük sürtünme yüzeyi, yüksek düzlük, uzun stroklu yanal yükler altında bükülmeye karşı direnç |
| Piston |
Eloksallı Dövme Alüminyum Alaşımı |
Entegre çift yönlü TPE-U sızdırmazlık yapısı, istikrarlı ileri geri hareket için dengeli kütle |
| Piston Ana Contası |
TPE-U (PU) Poliüretan |
Milyonlarca çevrim işlemi için çift yönlü hava sızdırmazlığı, düşük aşınma |
| Piston Mili Silecek Contası |
TPE-U (PU) |
Namlu haznesine giren tozu, soğutucuyu ve parçacık kirliliğini engelleyin |
| Yastık Başlığı ve Yastık Pistonu |
POM Asetal Plastik |
Düşük sürtünmeli ayarlanabilir pnömatik yastık çekirdek bileşeni, tamponlama için hava çıkış akışını kontrol eder |
| Ön ve Arka Uç Kapakları |
Döküm Kaplamalı Alüminyum Alaşım |
Entegre bağlantı noktası başlıkları, montaj dişli delikleri, sızdırmaz hava odası ayrımı |
| Montaj Sabitleme Vidaları / Somunları |
Galvanizli Karbon Çelik |
Namluyu ve uç kapakları entegre düzeneğe kilitlemek için pas önleyici rot bağlantı elemanları |
| İç Rulman Burcu |
POM Polimer Kompozit |
Piston çubuğu sürtünme gürültüsünü azaltmak için kendinden yağlamalı kılavuz kovanı |
| Tampon Yastık Contası |
TPE-U (PU) |
Sabit ayarlanabilir tamponlama performansını korumak için yastıklı hava bölmesini kapatın |
