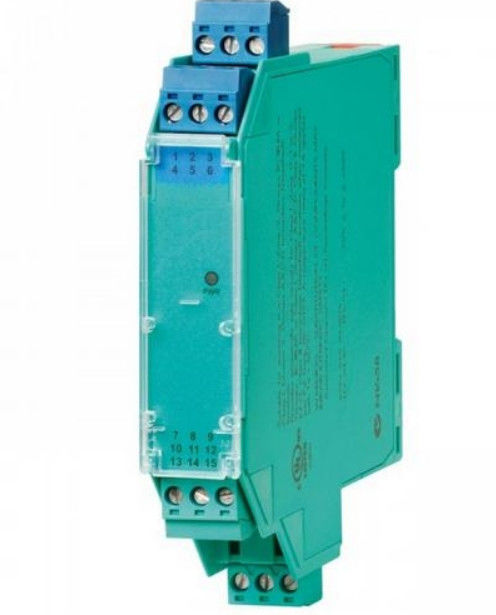

Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. :KCD2-STC-Ex1.20
Ürün Türü: SMART Göndericisi Güç kaynağı
Özellikleri:
- 1 kanallı yalıtımlı bariyer
- 24 V DC kaynağı (Power Rail)
- 2 telli SMART verici ve akım kaynakları için giriş
- Sinyal bölücü (1 giriş ve 2 çıkış)
- Çift çıkış 0/4 mA... 20 mA veya 0/1 V... 5 V
- Test soketleri olan terminal blokları
- IEC/EN 61508 uyarınca SIL 2'ye kadar (SC 3)
Görev
Cihaz, tehlikeli bölgede 2 tel ileten vericiyi sağlar ve aynı zamanda akım kaynaklarıyla da kullanılabilir.
Analog giriş sinyalini iki ayrı çıkış sinyali olarak güvenli bölgeye aktarır.
Veri iletmek için akım modülasyonu ve veri almak için voltaj modülasyonu kullanan SMART verici için iki yönlü iletişim desteklenir.
Çıktı, bir akım kaynağı, akım sink veya voltaj kaynağı olarak anahtarlar aracılığıyla seçilir.
HART iletişim cihazlarının bağlantısı için test soketleri cihazın terminallerine entegre edilir.
Teknik veriler
1.specifikasyonlar
Sinyal türü: Analog giriş
2.Fonksiyonel güvenlik ile ilgili parametreler
Güvenlik bütünlük seviyesi (SIL): SIL 2
Sistematik yetenek (SC): SC 3
3- Tedarik.
Bağlantı: Power Rail veya terminaller 9+, 10-
İsimlendirilmiş voltaj: 19... 30 V DC
Dalgalanma: Güçlendirme toleransı içinde
Güç dağılımı: 20 mA transfer akımında yaklaşık 1.4 W, her iki çıkışta da 250 Ω
Güç tüketimi: 2 W
4. Giriş
Bağlantı tarafı: tarla tarafı
Bağlantı: Terminaller 1+, 2- (uçurum); 3+, 4- (kaynak)
Giriş sinyali: 0/4... 20 mA
Voltaj düşüşü: Terminal 3, 4: 20 mA'da ≤ 6.1 V
Kısa devre akımı: terminaller 1+, 2-: 25 mA
Giriş direnci: Terminaller 1+, 2-: en fazla 500 Ω (BRAIN)
(250 Ω yük)
Kullanılabilir voltaj: 1+, 2-: 20 mA'da ≥ 16 V, 4 mA'da ≥ 18.5 V
5. Çıktı
Bağlantı tarafı: Kontrol tarafı
Bağlantı: Kaynak: terminaller 5-, 6+; 7-, 8+
Lavabo: terminaller 5+, 6-, 7+, 8-
Yük: Kanal 1: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
Kanal 2: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
Çıkış sinyali: 0/4... 20 mA veya 0/1... 5 V
Dalgalanma: en fazla 50 μA rms
