Ürün ayrıntıları:
Üretici: Pepperl+Fuchs

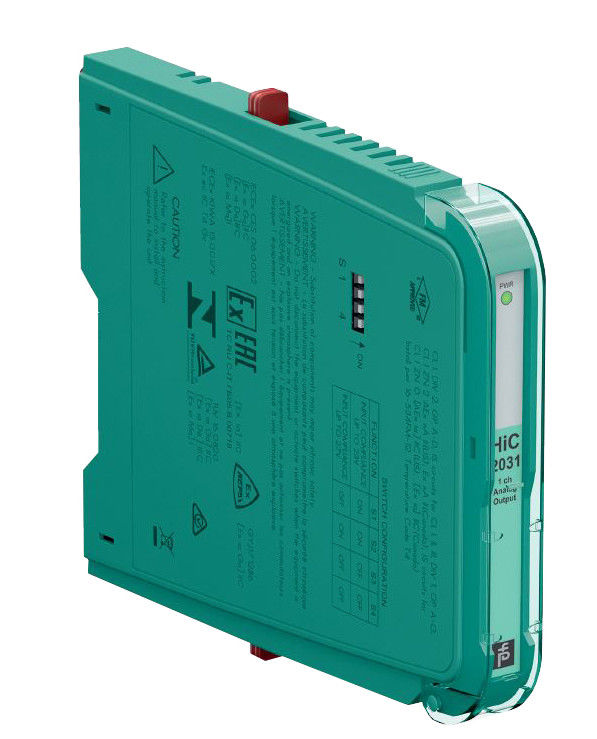

Ürün numarası. : HIC2031
Ürün Türü: Mevcut Sürücü
Özellikleri:
- 1 kanallı yalıtımlı bariyer
- 24 V DC kaynağı (büsle çalıştırılan)
- 650 Ω yüküne kadar çıkış akımı
- Düşük güç dağılımı
- IEC/EN 61508 uyarınca SIL 2'ye kadar (SC 3)
Görev
Bu izole bariyer içsel güvenlik uygulamaları için kullanılır.
HART I/P dönüştürücülerini, valf aktüatörlerini ve tehlikeli bir alanda bulunan ekranları çalıştırmak için bir kontrol sisteminden gelen giriş sinyalini tekrarlar.
Dijital sinyalleri alan tarafında veya kontrol tarafında analog değerlere üst üste yerleştirilir ve iki yönlü olarak aktarılır.
Açık alan devresi, alarm koşullarının kontrol sistemi tarafından izlenmesine izin vermek için kontrol tarafına yüksek bir impedans sunar.
Bu cihaz HiC sonlandırma tahtasına monte ediliyor.
Teknik veriler
1Genel özellikler
Sinyal türü:Analog çıkış
2- Fonksiyonel güvenlik ile ilgili parametreler
Güvenlik bütünlük seviyesi (SIL): SIL 2
Sistematik yetenek (SC): SC 3
3- Tedarik.
Bağlantı: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
İsimlendirilmiş voltaj: 19... 30 V DC otobüs, Termination Board üzerinden güçlendirilir.
Dalgalanma:% ≤ 10
Adlık akım: 24 V'de ≤ 30 mA
Güç dağılımı: 20 mA ve 500 Ω yükte ≤ 600 mW
Güç tüketimi: ≤ 700 mW
4. Giriş
Bağlantı tarafı: Kontrol tarafı
Bağlantı: SL1: 8a(+), 7a(-)
Giriş sinyali: 4... 20 mA, yaklaşık 26 mA ile sınırlıdır.
Giriş voltajı: Kontrol sisteminin açık döngü voltajı < 30 V
Voltaj düşüşü: Yaklaşık 6 V 20 mA
Giriş direnci: > 100 kΩ, alan kablosu açık
5. Çıktı
Bağlantı tarafı: tarla tarafı
Bağlantı: SL2: 5a (((+), 5b ((-)
Voltaj: 20 mA'da ≥ 13 V
Akım: 4... 20 mA
Yük: 0... 650 Ω
Dalgalanma: 20 mV rms
