PEPPERL FUCHS SMART Göndericinin güç kaynağı KFD2-STC5-Ex1.H

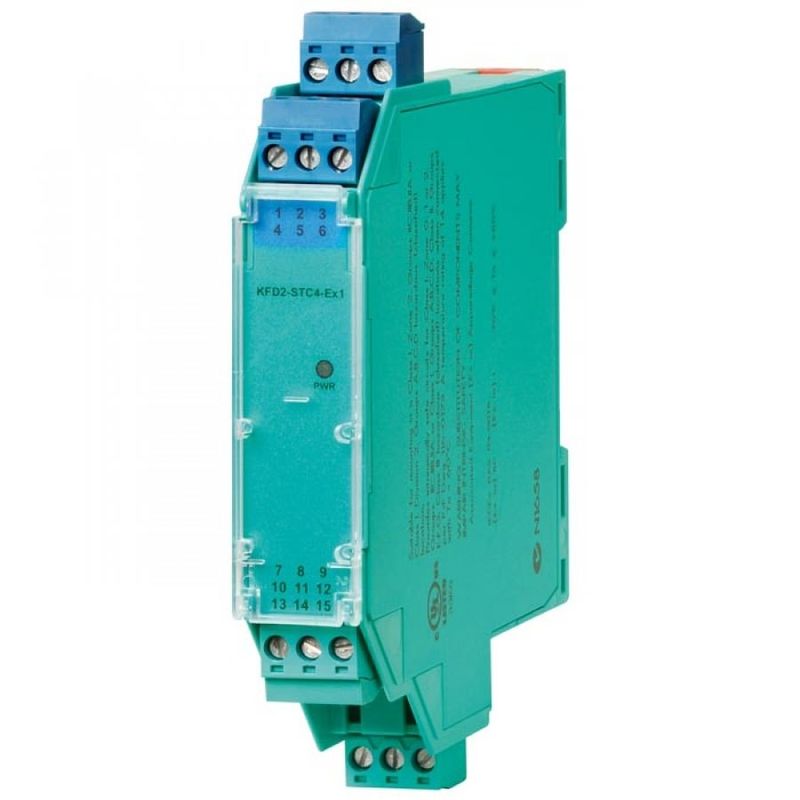

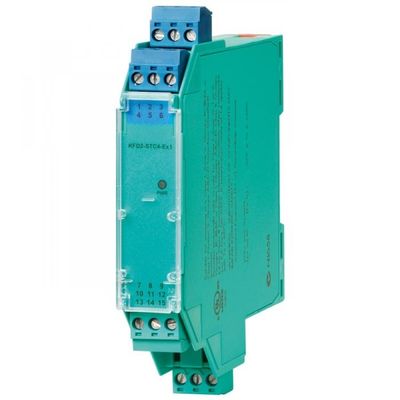

Büyük resim : PEPPERL FUCHS SMART Göndericinin güç kaynağı KFD2-STC5-Ex1.H

Ürün ayrıntıları:

Menşe yeri:	Almanya
Marka adı:	PF
Sertifika:	ATEX
Model numarası:	KFD2-STC5-Ex1.H

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Fiyat:	USD98.00/PC
Ambalaj bilgileri:	20 x 107 x 115 mm (0,8 x 4,2 x 4,5 inç) (G x Y x D), muhafaza tipi B1
Teslim süresi:	12-14 hafta
Ödeme koşulları:	alipay
Yetenek temini:	ayda 100 adet

İletişim

Detaylı ürün tanımı

Üretici:	Biber+Fuchs	Ürün numarası:	KFD2-STC5-Ex1.H
Sinyal Tipi:	Analog giriş	Güvenlik Bütünlüğü Seviyesi (SIL):	SIL 2
İsimlendirilmiş voltaj:	18...30VDC	Giriş sinyali:	4 ... 20 mA
Yük:	0 ... 800 Ω	Ekran elemanları:	LED
Vurgulamak:	KFD2-STC5-Ex1.H , AKILLI Verici Güç Kaynağı , PEPPERL FUCHS SMART İletici Güç kaynağı

PEPPERL FUCHS SMART Göndericinin güç kaynağı KFD2-STC5-Ex1.H

Genel özellikler
Sinyal türü		Analog giriş
Fonksiyonel güvenlik ile ilgili parametreler
Güvenlik Bütünlük Seviyesi (SIL)		SIL 2
Sistematik yetenek (SC)		SC 3
Tedarik
Bağlantı		Güç rayı veya terminalleri 14+, 15-
İsimlendirilmiş voltaj		18... 30 V DC
Dalgalanma		Güçlendirme toleransı içinde
Güç dağılımı		Maksimum yükte ≤ 1 W
Güç tüketimi		Maksimum yükte ≤ 1,6 W
Giriş
Bağlantı tarafı		tarla tarafı
Bağlantı		Terminaller 1+, 2-, 3
Giriş sinyali		4... 20 mA
Açık devre voltajı/kısa devre akımı		terminaller 1+, 3: 24 V / 25 mA
Giriş direnci		En fazla 265 Ω terminaller 2-, 3, en fazla 330 Ω terminaller 1+, 3
Kullanılabilir voltaj		20 mA'da ≥ 17 V; 4 mA'da ≥ 21 V, terminaller 1+, 3
Çıkış
Bağlantı tarafı		Kontrol tarafı
Bağlantı		terminaller 7+, 8-, 9- (uçurum) Terminaller 7-, 8+, 9+ (kaynak) ek bilgilere bakın
Yük		0... 800 Ω
Çıkış sinyali		4... 20 mA (aşırı yük > 25 mA)
Dalgalanma		en fazla 50 μA_rms
Dış kaynak (döngü)		2... 30 V DC Dış voltaj > 19 V ise, ≥ ((V - 19) / 0.02) Ω bir yük gereklidir. Terminal 9'daki iç 250 Ω direnç yük olarak kullanılabilir.
Transfer özellikleri
Değişim		20 °C (68 °F), 4... 20 mA Kalibrasyon, doğrusallık, histerez, yükler ve besleme voltajı dalgalanmaları dahil olmak üzere ≤ 10 μA
	Çevre sıcaklığının etkisi	≤ 0,25 μA/K
Frekans aralığı		Alan tarafı kontrol tarafına: 0,5 V bant genişliği_ppSinyal 0... 7,5 kHz (-3 dB) Kontrol tarafı alan tarafına: 0,5 V bant genişliği_ppSinyal 0,3... 7,5 kHz (-3 dB)
Hesaplama süresi		200 μs
Yükselme/yükselme süresi		100 μs
Galvanik izolasyon
Çıktı/güç kaynağı		İşlevsel yalıtım, 50 V AC değerli yalıtım voltajı
Göstericiler/Ayarlar
Ekran elemanları		LED
Etiketleme		Ön tarafta etiketleme alanı
Direktifin Uygunluğu
Elektromanyetik uyumluluk
	Direktifi 2014/30/EU	EN 61326-1:2013 (endüstriyel yerler)
Uygunluk
Elektromanyetik uyumluluk		NE 21:2012 EN 61326-3-2:2008
Koruma derecesi		IEC 60529:2001
Elektrik çarpmasına karşı koruma		UL 61010-1:2012
Çevre koşulları
Çevre sıcaklığı		-20... 60 °C (-4... 140 °F) 70 °C (158 °F) 'e kadar genişletilmiş ortam sıcaklık aralığı, gerekli montaj koşulları için kılavuza başvurun
Mekanik özellikler
Koruma derecesi		IP20
Bağlantı		vida terminalleri
Kütle		Yaklaşık 200 g
Boyutları		20 x 124 x 115 mm (0.8 x 4.9 x 4.5 inç) (W x H x D), B2 türü bir ev
	Yükseklik	124 mm
	Genişliği	20 mm
	Derinlik	115 mm
Montaj		35 mm DIN montaj rayında EN 60715 uyarınca:2001
Tehlikeli alanlarda uygulama için veri
EU tip denetimi sertifikası		CML 17 ATEX 2029X
	İşaretleme	II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma]
	Giriş	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Tedarik
	En yüksek güvenli voltaj	250 V (Dikkat! İsimlendirilmiş voltaj daha düşük olabilir.)
Ekipman		Terminaller 1+, 3-
	Voltaj	27.2 V
	Mevcut	93 mA
	Güç	633 mW
	İç kapasitans	5 nF
	İç endüktansa	0 mH
Ekipman		Terminaller 2-, 3
	Voltaj	30 V
	Mevcut	115 mA
	Güç	1 W
	Voltaj	2 V
	Mevcut	8.5 mA
	Güç	1.1 mW
Ekipman		Terminaller 1+, 2 / 3-
	Voltaj	27.2 V
	Mevcut	115 mA
	Güç	782 mW
	İç kapasitans	5 nF
	İç endüktansa	0 mH
Çıkış
	En yüksek güvenli voltaj	250 V (Dikkat! İsimlendirilmiş voltaj daha düşük olabilir.)
Sertifika		CML 17 ATEX 3028X
	İşaretleme	II 3G Ex ec IIC T4 Gc
Galvanik izolasyon
	Giriş/çıkış	IEC/EN 60079-11 uyarınca güvenli elektrik yalıtımı:2007, voltaj zirve değeri 375 V
	Giriş/güç kaynağı	IEC/EN 60079-11 uyarınca güvenli elektrik yalıtımı:2007, voltaj zirve değeri 375 V
Direktifin Uygunluğu
	Direktifi 2014/34/AB	EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012
Uluslararası onaylar
UL onayı		E106378
	Kontrol çizimi	116-0439 (cULus)
IECEx onayı
	IECEx sertifikası	IECEx CML 17.0015X
	IECEx işareti	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I T4 Gc

Ürünler orijinal OEM birimleri midir?

Bu ürünler, Achievers Automation Limited tarafından OEM veya bağımsız üçüncü taraf kanalları aracılığıyla elde edilen orijinal OEM Birimleri olarak onaylanmıştır.

Achievers, ABD dışındaki uluslararası müşterilere satıyor mu?

Evet, Achievers dünya çapında müşterilere hizmet sunar. Aslında, şirketimizin büyük bir kısmı uluslararası ve dünyanın her yerine nakliye konusunda deneyimliyiz.
