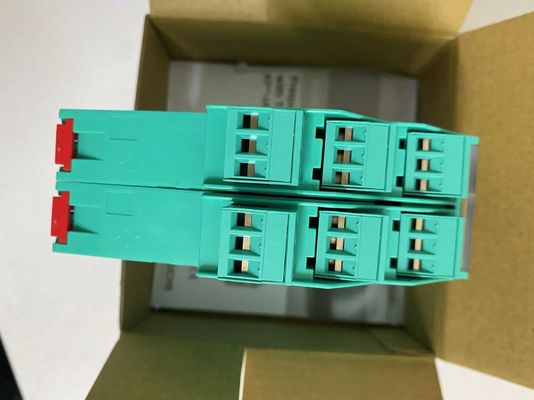

1Genel özellikler
Sinyal türü: Dijital Girdi
2- Fonksiyonel güvenlik ile ilgili parametreler
Güvenlik bütünlük seviyesi (SIL): SIL 2
3. Tedarik
Bağlantı: Terminaller 23, 24
İsimlendirilmiş voltaj: 20... 90 V DC / 48... 253 V AC 50... 60 Hz
Güç dağılımı/güç tüketimi: ≤ 2 W ; 2.5 VA / 2.2 W ; 3 VA
4. Arayüz
Programlama arayüzü: programlama soketi
5. Giriş
Bağlantı tarafı: tarla tarafı
Bağlantı: Giriş I: 2 tel sensörü: terminal 1+, 3- üç tel sensörü: terminal 1+, 2- ve 3
Giriş II: terminaller 13+, 14 - başlatma geçersizleştirme;
Giriş I: 2 veya 3 telli sensör, EN 60947-5-6 (NAMUR) uyarınca sensör veya mekanik temas
Açık devre voltajı/kısa devre akımı: 22 V / 40 mA
Giriş direnci: 4.7 kΩ
Değiştirme noktası/değiştirme histerezi: mantık 1: > 2,5 mA; mantık 0: < 1,9 mA
Nabız süresi: > 50 μs
Girdi sıklığı: 0.001... 10000 Hz
Hat hatası tespiti: kırılma I ≤ 0,15 mA; kısa devre I > 4 mA
Giriş II: Başlatma devre dışı bırakma: 1... 1000 s, 1 s aşamalarında ayarlanabilir
Aktif/Passiv: I > 4 mA (min. 100 ms için) / I < 1,5 mA
Açık devre voltajı/kısa devre akımı: 18 V / 5 mA
6. Çıktı
Bağlantı tarafı: Kontrol tarafı
Bağlantı: çıkış I: terminal 10, 11, 12
Çıkış II: terminal 16, 17, 18
Çıkış III: terminal 19+, 20-
Çıkış IV: terminal 8+, 7-
Çıkış I, II: sinyal, röle
Bağlantı yükleme: 250 V AC / 2 A / cos φ ≥ 0.7 ; 40 V DC / 2 A
Mekanik ömrü: 5 x 107 anahtarlama döngüsü
Güçlendirilmiş/genleştirilmemiş gecikme: Yaklaşık 20 ms / yaklaşık 20 ms
Çıktı III: Elektronik çıkış, pasif
Bağlantı yükleme: 40 V DC
Sinyal seviyesi: 1-signal: (L+) -2,5 V (50 mA, kısa devre / aşırı yükleme kanıtı)
0 sinyali: engellenmiş çıkış (dışı durumdaki akım ≤ 10 μA)
Çıkış IV: analog
Akım aralığı: 0... 20 mA veya 4... 20 mA
Açık döngü voltajı: en fazla 24 V DC
Yük: en fazla 650 Ω
Hata sinyali: Aşağı seviye I ≤ 3.6 mA, yukarı seviye ≥ 21.5 mA (NAMUR NE43 uyarınca)

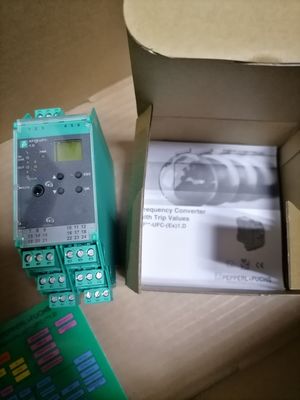

7. Göstericiler/Ayarlar
Ekran elemanları: LED, ekran
Kontrol elemanları: Kontrol paneli
Yapılandırma: İşletim tuşları ile
PACTware üzerinden
Etiketleme: Ön tarafta etiketleme alanı
8Uygunluk
Elektromanyetik uyumluluk: NE 21:2006
Koruma derecesi: IEC 60529:2001
9Çevre koşulları
Oda sıcaklığı: -20... 60 °C (-4... 140 °F)
10Mekanik özellikleri
Koruma derecesi: IP20
Bağlantı: vida terminalleri
Kütle: 300 g
Boyutları: 40 x 119 x 115 mm (1.6 x 4.7 x 4.5 inç) (W x H x D), ev tipi C2
Yükseklik: 119 mm
Genişliği: 40 mm
Derinlik: 115 mm
Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
