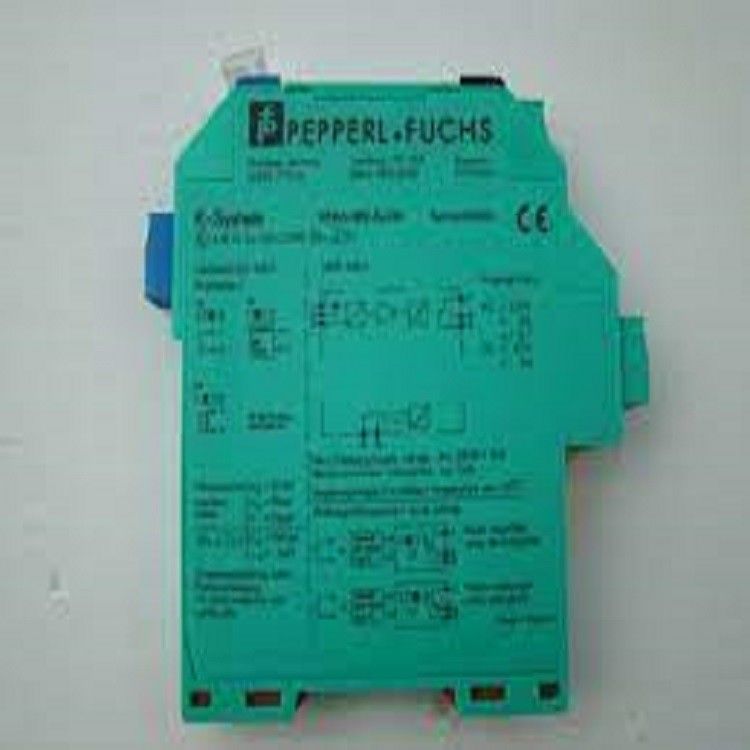

KFD2-SR2-EX1.W PEPPERL FUCHS İzole edilmiş bariyer

Ürün ayrıntıları:
Üretici: Pepperl+Fuchs
Ürün numarası. : KFD2-SR2-EX1.W
Ürün Türü: Transformör İzole Engeller

Özellikleri:

• 1 kanallı yalıtımlı bariyer
• 24 V DC kaynağı (Power Rail)
• Kuru temas veya NAMUR girişleri
• Relay temas çıkışı
• Hat hatası tespiti (LFD)
• Dönüştürülebilir çalışma modu
• IEC/EN 61508 uyarınca SIL 2'ye kadar (SC 3)

Görev

Bu izole bariyer içsel güvenlik uygulamaları için kullanılır.

Cihaz, NAMUR sensörlerinden veya kuru temaslardan gelen dijital sinyalleri tehlikeli alandan tehlikeli olmayan alana aktarır.

Yakınlık sensörü veya mekanik temas, röle temas çıkışı için kontrol yan yükünü kontrol eder. Giriş sinyali durumu değiştirdiğinde cihaz çıkışı durumu değiştirir.

Değiştiriciler aracılığıyla çalışma modunun tersine çevrilmesi ve hat tespitinin kapatılması mümkündür.

Bir arıza durumu sırasında, röle enerji kesilmiş durumuna geri döner ve LED'ler NAMUR NE 44'e göre arızayı gösterir.

Aygıt Power Rail aracılığıyla çalıştırılırsa, ek olarak kolektif bir hata mesajı mevcuttur.

Teknik veriler

1Genel özellikler

Sinyal türü: Dijital Girdi

2- Fonksiyonel güvenlik ile ilgili parametreler

Güvenlik bütünlük seviyesi (SIL): SIL 2

Sistematik yetenek (SC): SC 3

3. Tedarik

Bağlantı: Güç rayı veya terminalleri 14+, 15-

İsimlendirilmiş voltaj: 19... 30 V DC

Dalgalanma: % ≤ 10

Adlık akım: ≤ 35 mA

Güç dağılımı: ≤ 0,7 W

Güç tüketimi: ≤ 0,7 W

4. Giriş

Bağlantı tarafı: tarla tarafı

Bağlantı: Terminaller 1+, 2+, 3-

Ad değerleri: EN 60947-5-6 (NAMUR) uyarınca

Açık devre voltajı/kısa devre akımı: yaklaşık 8 V DC / yaklaşık 8 mA

Değiştirme noktası/değiştirme histerezi: 1.2... 2.1 mA / yaklaşık 0.2 mA

Hat hatası tespiti: kırılma I ≤ 0,1 mA, kısa devre I > 6 mA

Nabız/Pause oranı: Min. 20 ms / min. 20 ms

5. Çıktı

Bağlantı tarafı: Kontrol tarafı

Bağlantı: Terminaller 7, 8, 9

Çıktı: Sinyal rölesi

Bağlantı yükleme: 250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.7540 V DC/2 A direnç yükü

Asgari anahtar akımı: 2 mA / 24 V DC

Güçlendirilmiş/genleştirilmemiş gecikme: Yaklaşık 20 ms / yaklaşık 20 ms

Mekanik ömrü: 10⁷Değişim döngüleri

Toplu hata mesajı: Güç rayı

6. Transfer özellikleri

Değişim sıklığı: < 10 Hz

7Galvanik izolasyon

Giriş/çıkış: IEC/EN 61010-1 uyarınca güçlendirilmiş yalıtım, 300 V değerli yalıtım voltajı_eff

Giriş/güç kaynağı: IEC/EN 61010-1 uyarınca güçlendirilmiş yalıtım, adlık yalıtım voltajı 300_Veff

Çıkış/güç kaynağı: IEC/EN 61010-1 uyarınca güçlendirilmiş yalıtım, 300 V değerli yalıtım voltajı_eff

8. Göstericiler/Ayarlar

Ekran elemanları: LED

Kontrol elemanları: DIP anahtarı

Yapılandırma: DIP anahtarları ile

Etiketleme: Ön tarafta etiketleme alanı

9Uygunluk

Elektromanyetik uyumluluk: NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Koruma derecesi: IEC 60529:1989+A1:1999+A2:2013

Fonksiyonel güvenlik: IEC/EN 61508:2010

Giriş: EN 60947-5-6:2000

10Çevre koşulları

Oda sıcaklığı: -40... 70 °C (-40... 158 °F)

11Mekanik özellikleri

Koruma derecesi: IP20

Bağlantı: vida terminalleri

Kütle: Yaklaşık 150 g

Boyutları: 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inç) (W x H x D), B2 türü bir ev

Yükseklik: 119 mm

Genişliği: 20 mm

Derinlik: 115 mm

Montaj: 35 mm DIN montaj rayında EN 60715 uyarınca:2001
