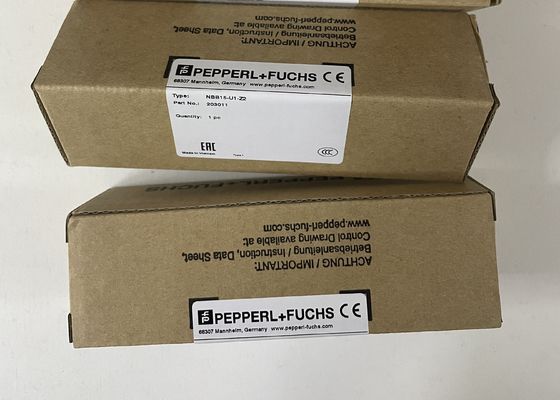

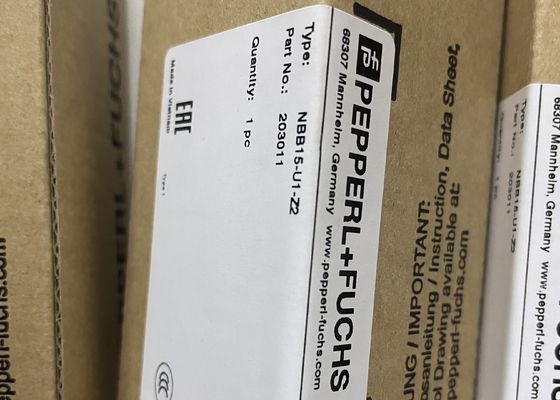

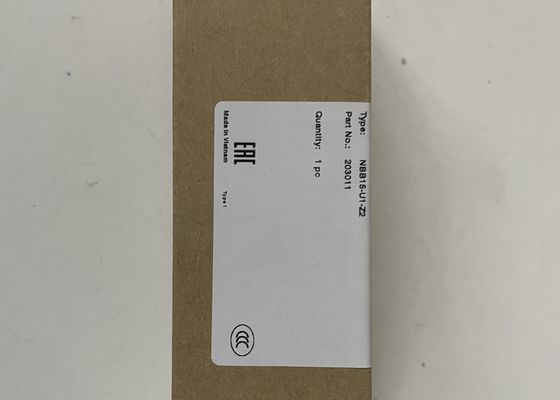

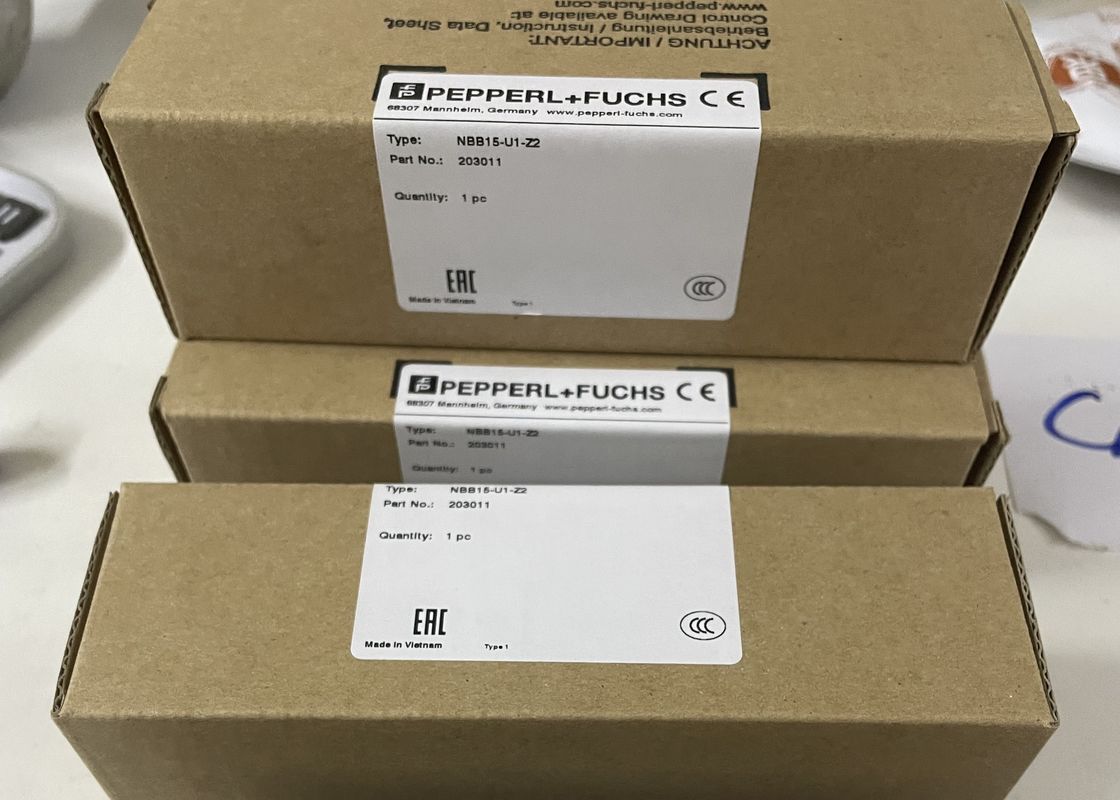

PEPPERL FUCHS İndüktif Sensör NBB15-U1-Z2

Veri sayfasından alıntı: NBB15-U1-Z2'nin teknik verileri

Ürün ayrıntıları

Üretici: Pepperl+Fuchs

NBB15-U1-Z2

İndüktif sensör NBB15-U1-Z2

Sensör kafası iki yönlü ve dönen

15 mm akış

360° görünürlük için 2 LED göstergesi

Değiştirme fonksiyonu: Normalde açık/kapalı (NO/NC)

Çıktı tipi: İki tel

İşleme mesafesi: 15 mm

Kurulum: akış

Çıkış kutupluğu: DC

Güvenli çalışma mesafesi: 0... 12.15 mm

Gerçek çalışma mesafesi: 13.5... 16.5 mm. tipik olarak 15 mm.

Redüksiyon faktörü rAl: 0.3

Redüksiyon faktörü rCu: 0.3

Redüksiyon faktörü r304: 0.7

Nominel derecelendirmeler

Çalışma voltajı: 5... 60 V

Değişim frekansı: 0... 400 Hz

Histeriz: % 5

Ters polarite koruması: ters polarite toleranslı

Kısa devre koruması: evet

Voltaj düşüşü: ≤ 5 V

IL'de gerilim düşüşü

Voltaj düşüşü IL = 100 mA, anahtar elemanı açık: ... 5 V

Çalışma akımı: 2... 200 mA

Durum dışı akım: 0... 0,5 mA

Değişim durum göstergesi: 2 LED, sarı

Fonksiyonel güvenlik ile ilgili parametreler

MTTFd: 1133 a

Görev süresi (TM): 20 a

Teşhis kapsamı (DC): % 0

Onaylar ve sertifikalar

EAC uyumluluğu: TR CU 020/2011

UL onayı: cULus Listed, Genel Amaç

CSA onayı: cCSAus Listed, General Purpose

CCC onayı: Çin Zorunlu Sertifikasyon (CCC) tarafından onaylanmıştır.

Çevre koşulları

Çevre sıcaklığı: -25... 85 °C (-13... 185 °F)

Mekanik özellikler

Bağlantı türü: vida terminalleri

Bağlantı bilgileri: Bir terminal bağlantısına aynı çekirdek kesitine sahip en fazla iki iletken monte edilebilir!
sıkıştırma tork 1,2 Nm + % 10

Çekirdek kesimi: 2,5 mm2 kadar

En az çekirdek kesimi: tel ucu ferrule olmadan 0,5 mm2, bağlantı tulumları ile 0,34 mm2

En fazla çekirdek kesimi: tel ucu ferrule olmadan 2,5 mm2, bağlantı kolları ile 1,5 mm2

Konaklama malzemesi: Epoksi toz kaplaması olan PA/metal

Yüz algılama: PA

Koruma derecesi: IP68 / IP69K

Kütle: 225 g

Not: Sıkıştırma tork: 1.8 Nm (ev)

Nakliye ağırlığı: 1,5 kg
